贴片陶瓷电容器的断裂

贴片陶瓷电容器作常见的失效是断裂,这是贴片陶瓷电容器自身介质的脆性决定的.由于贴片陶瓷电容器直接焊接在电路板上,直接承受来自于电路板的各种机械应力,而引线式陶瓷电容器则可以通过引脚吸收来自电路板的机械应力.因此,对于贴片陶瓷电容器来说,由于热膨胀系数不同或电路板弯曲所造成的机械应力将是贴片陶瓷电容器断裂的最主要因素.

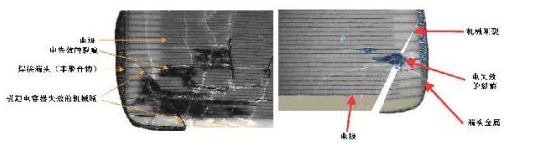

陶瓷贴片电容器机械断裂后,断裂处的电极绝缘间距将低于击穿电压,会导致两个或多个电极之间的电弧放电而彻底损坏陶瓷贴片电容器,机械断裂后由于电极间放电的陶瓷贴片电容器剖面显微结构

机械断裂后由于电极间放电的陶瓷贴片电容器剖面显微结构

对于陶瓷贴片电容器机械断裂的防止方法主要有:尽可能的减少电路板的弯曲、减小陶瓷贴片电容器在电路板上的应力、减小陶瓷贴片电容器与电路板的热膨胀系数的差异而引起的机械应力.
  如何减小陶瓷贴片电容器在电路板上的应力将在下面另有行进叙述,这里不再赘述.减小陶瓷贴片电容器与电路板的热膨胀系数的差异而引起的机械应力可以通过选择封装尺寸小的电容器来减缓,如铝基电路板应尽可能用1810以下的封装,如果电容量不够可以采用多只并联的方法或采用叠片的方法解决.也可以采用带有引脚的封装形式的陶瓷电容器解决.

电子元器件的种类包括很多，而最为常用电子元器件有哪些呢？对于诸多的电子产品以及电路设备来说，其最常用的元器件莫过于一下几种。

1.电阻

电阻主要是在电路中能够分流以及限流或者是偏置的作用。其是用“R”加数字表示的。

2.电容

电容是一种能够储存电荷的元器件，其主要的特性就是隔直流，通交流。其容量的大小表示其所能够储存电能的大小，而且对交流信号的阻碍作用则就是人们常说的容坑。

3.晶体二极管

晶体二极管也是常用电子元器件之一，其主要是能够达到正向电压的作用。

4.稳压二极管

其主要是在电路中使用，其最大的特性就是即使出现击穿现象，也能够使得两端的电压基本不发生变化。

5.变容二级管

变容二级管往往在无绳电话机或者是手机登高频电路上使用，能够将低频信号调制到高频信号，并且传输出去。

6.电感

电感线圈是一种具有通直流阻交流的电子元器件，其频率越高，那么线圈阻抗就会越大。

7.晶体三极管

这样的电子元器件主要是在放大电路中起到放大的作用。相对来说，其是一种具有放大能力的特殊元器件。

8.场效应晶体管放大器

场效应晶体管具有一定的输入阻抗和低噪声的有点。因此其被应用的范围是十分广泛的。

常用电子元器件所包括的内容就是这些。正是因为其是常用的，所以在市场上的销售和竞争力是很大的。在选择的时候一定要谨慎，不要盲目的选择低价格的，而要选择性价比高的品牌才可。
