电动机正反转控制电路，作为电气控制的基础经典电路，在实际生产中的应用非常广泛。比如起重机，传输带等。下面我们从简单到复杂来介绍一下三项异步电动机正反转控制电路的原理图和动作原理。(三个电路图)

　　第一种 电气原理图

　　特点

　　a图：特点：如果同时按下SB2和SB3，KM1和KM2线圈就会同时通电，其主触点闭合造成电源两相短路，因此，这种电路不能采用。

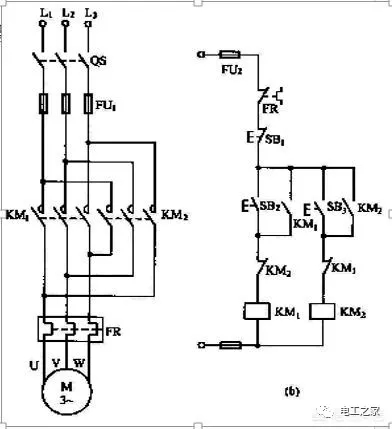

　　第二种 电气互锁正反装原理图

　　特点：(b)图将KM1、KM2常闭辅触点串接在对方线圈电路中，形成相互制约的控制，称为互锁或联锁控制。这种利用接触器(或继电器)常闭触点的互锁又称为电气互锁。该电路欲使电动机由正转到反转，或由反转到正转必须先按下停止按钮，而后再反向起动。

　　(b)的线路只能实现“正-停-反”或者“反-停-正”控制，这对需要频繁改变电动机运转方向的机械设备来说，是很不方便的。

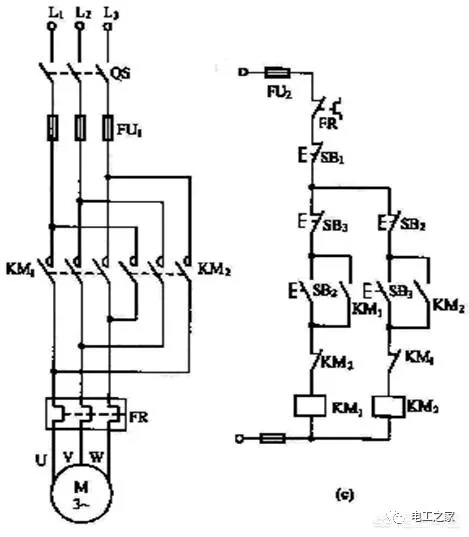

　　第三种 双重互锁正反转电气原理图

　　特点：在图(b)电路基础上将正转起动按钮SB2与反转起动按钮SB3的常闭触点串接在对方常开触点电路中，利用按钮的常开、常闭触点的机械连接，在电路中互相制约的接法，称为机械互锁。这种具有电气、机械双重互锁的控制电路是常用的、可靠的电动机正反转控制电路，它既可实现“正-停-反-停”控制，又可实现“正-反-停”控制。
