NRF52840的概述：

Nordic Semiconductor nRF52840多协议片上系统 (SoC) 是一款超低功耗、高度灵活的单芯片解决方案，非常适合用于短距离无线应用。该款2.4GHz嵌入式收发器支持Bluetooth 5/蓝牙低功耗 (BLE)、802.15.4/Thread、ANT/ANT+以及2.4GHz专有协议。该系列产品与Nordic Semiconductor现有的nRF52系列、nRF51系列以及nRF24系列产品兼容。nRF52840的动态多协议特性支持并发Bluetooth 5和Thread无线连接。动态多协议可确保无线电硬件的操作时间在各协议之间共享，从而让双方保持连接。使用一种协议发送和接收数据不会干扰并发支持期间的其他链路。

nRF52840 SoC采用32位64MHz Arm Cortex-M4F CPU，片内集成有1MB闪存和256kB RAM。该CPU配置支持DSP指令、硬件加速浮点单元 (FPU) 计算、单周期乘法和累加以及用于高能效处理复杂操作的硬件划分。

nRF52840 SoC采用电源和资源管理，可最大限度地提高应用能效并延长电池寿命。1.7V至5.5V的电源电压范围支持一次侧和二次侧电池技术以及usb直接供电，无需外部稳压器。所有外设均具有独立的自动化时钟和电源管理功能，以确保在任务操作不需要时关闭电源，从而将功耗降至最低，而无需应用程序执行和测试复杂的电源管理方案。nRF52840具有带自动化和自适应电源管理功能的全面系统。这些功能体现在器件运行的方方面面，从电源切换到外设总线/EasyDMA存储器管理，以至关闭除执行任务所需的绝对必要的外设之外的所有部件。

片上Arm TrustZone CryptoCell可确保同类最佳的安全性。另外还设有片上全速 (12Mbs) USB 2.0控制器。这些器件具有各种外设，设有大量高性能数字接口（如高速SPI (32MHz) 和四路SPI (32MHz)），可直接连接显示器和外部存储器源。nRF52840 SoC还可支持无线设备固件升级 (OTA-DFU)。这样即可在现场更新应用程序和/或协议栈。

该器件具有片上NFC-A标签支持。由Nordic提供的NFC Type 2和Type 4标签仿真协议栈开启了一系列全新应用（如NFC支付），通过带外 (OOB) 配对改善了针对现有BLE应用的用户体验。通过使用NFC进行OOB配对，可以在NFC链路上交换认证信息，从而简化了两台蓝牙设备之间的认证配对过程。

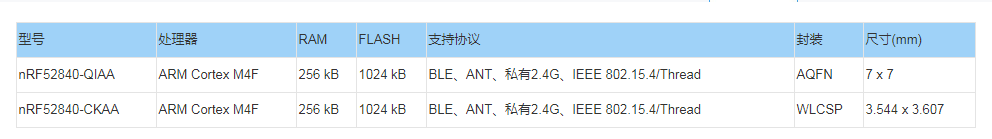

nRF52840 SoC采用紧凑的7mm x 7mm AQFN73封装，具有48个GPIO接口。

NRF52840的功能特点：

支持Thread无线通信协议

支持蓝牙5.0，支持多协议

支持蓝牙5.0的数据速率：2Mbs,1Mbs,500kbs,125kbs

32位ARM Cortex M4F 处理器，64MHz时钟

高速2Mbs数据速率

高达104dB的链路预算

全速12Mbs USB控制器

片上NFC-A标签

独立于协议栈之外的应用程序开发

输出功率-20dBm ～ 8dBm

接收灵敏度-96dBm

与nRF52、nRF51、nRF24L、nRF24AP系列空中包兼容

ARM TrustZone Cryptocell 310密码加速器

宽供电电压范围：1.7v ～ 5.5v

SPI/UART/PWM接口

32M高速SPI接口

所有的数字接口都支持EasyDMA

12bit/200k SPS ADC

128位AES/ECB/CCM/AAR协处理器

单端天线输出（片上balun）

片上DC-DC降压变换器

正交解码器（QDEC）

所有的外设模块都支持独立电源管理

为外部元器件提供高达25mA的稳定电流

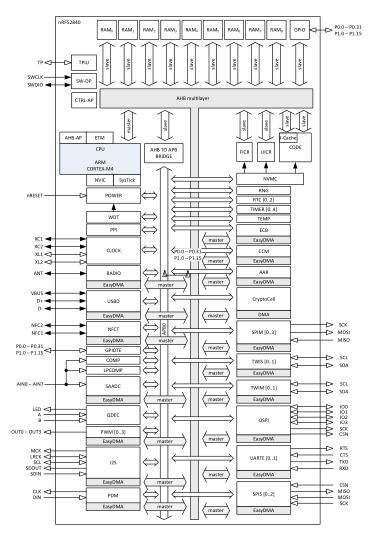

（功能框图）

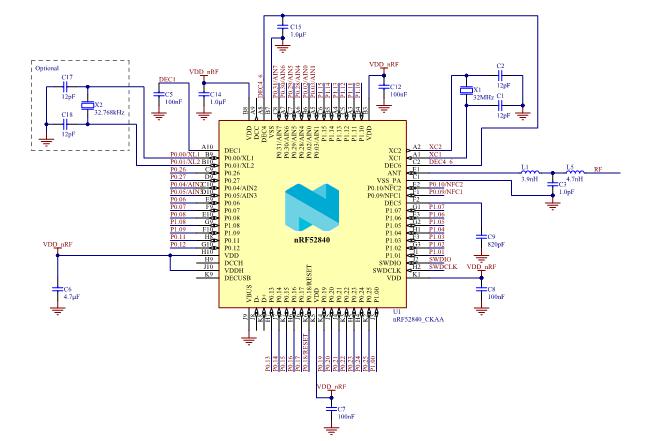

（引脚图）

应用领域：

Beacon

智能BLE MESH彩灯

智能小家电

无线语音遥控

无线键盘、鼠标

防丢器

无线充电

智能低功耗蓝牙门锁
