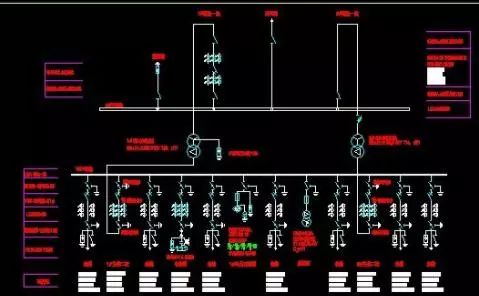

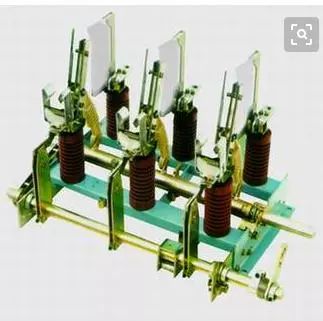

主接线图（亦称原理接线图）表示电能由电源分配给用户的主要电路，图中表示出所有的电气设备及其连接关系。

1、母线制

常用的母线制主要有三种：单母线制、单母线分段制和双母线制，工厂供电系统一般不采用双母线制。

1）单母线

单母线制如下图所示，一般用于只有一回进线的情况。

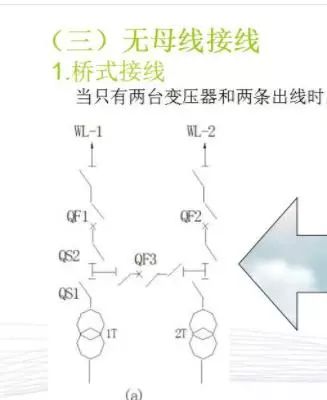

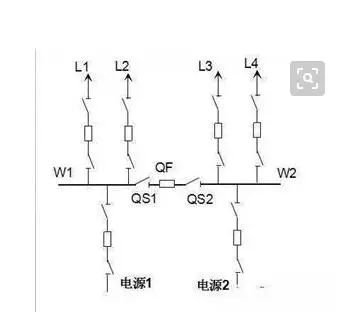

2）单母线分段制

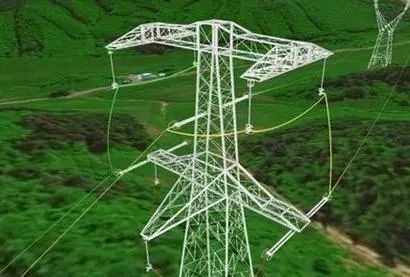

电力系统的稳定

（1）电力系统的静态稳定是指电力系统受到小干扰后不发生非周期性失步，自动恢复到起始运行状态。

（2）电力系统的暂态稳定是指系统在某种运行方式下突然受到大的扰动后，经过一个机电暂态过程达到新的稳定运行状态或回到原来的稳定状态。

（3）电力系统的动态稳定是指电力系统受到干扰后不发生振幅不断增大的振荡而失步。主要有：电力系统的低频振荡、机电耦合的次同步振荡、同步电机的自激等。

（4）电力系统的电压稳定是指电力系统维持负荷电压于某一规定的运行极限之内的能力。它与电力系统中的电源配置、网络结构及运行方式、负荷特性等因素有关。当发生电压不稳定时，将导致电压崩溃，造成大面积停电。

（5）频率稳定是指电力系统维持系统频率与某一规定的运行极限内的能力。当频率低于某一临界频率，电源与负荷的平衡将遭到彻底破坏，一些机组相继退出运行，造成大面积停电，也就是频率崩溃。

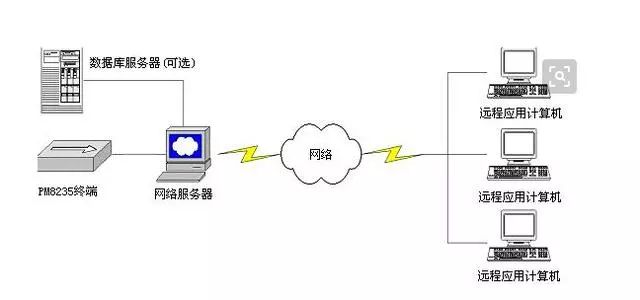

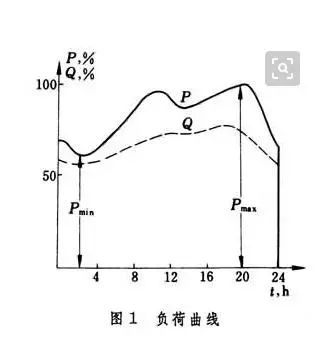

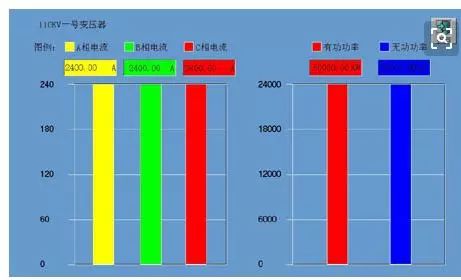

电力系统的负荷

电力系统的负荷大致分为：同步电动机负荷；异步电动机负荷；电炉、电热负荷；整流负荷；照明用电负荷；网络损耗负荷等类型。

1）有功负荷的频率特性：

同（异）步电动机的有功负荷：与频率变化的关系比较复杂，与其所驱动的设备有关。

当所驱动的设备是：球磨机、切削机床、往复式水泵、压缩机、卷扬机等设备时，与频率的一次方成正比。

当所驱动的设备是：通风机、静水头阻力不大的循环水泵等设备时，与频率的三次方成正比。

当所驱动的设备是：静水头阻力很大的给水泵等设备时，与频率的高次方成正比。

电炉、电热；整流；照明用电设备的有功负荷：与频率变化基本上无关。

网络损耗的有功负荷：与频率

的平方成正比。

2）有功负荷的电压特性：

同（异）步电动机的有功负荷：与电压基本上无关（异步电动机滑差变化很小）。

电炉、电热；整流；照明用电设备的有功负荷：与电压的平方成正比（其中：照明用电负荷与电压的1.6次方成正比，为简化计算，近似为平方关系）。

网络损耗的有功负荷：与电压的平方成反比（其中：变压器的铁损与电压的平方成正比，因所占比例很小，可忽略）。

3）无功负荷的电压特性：

异步电动机和变压器是系统中无功功率主要消耗者，决定着系统的无功负荷的电压特性。其无功损耗分为两部分：励磁无功功率与漏抗中消耗的无功功率。励磁无功功率随着电压的降低而减小,漏抗中的无功损耗与电压的平方成反比,随着电压的降低而增加。

输电线路中的无功损耗与电压的平方成反比,而充电功率却与电压的平方成正比。

照明、电阻、电炉等因为不消耗无功,所以没有无功负荷电压静态特性。
