现在，随着我国科技水平的不断提高，在很多领域我们已经处于世界领先地位，比如在特高压领域，我国的技术可以说是非常先进的，而输送电能往往就需要使用到电压互感器。那么，大家知道电压互感器的基本结构是怎样的吗?电压互感器的类型有哪些呢?下面就一起来看看吧。

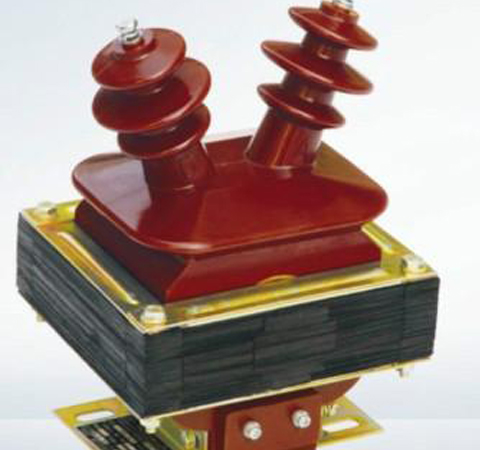

电压互感器
什么是电压互感器
电压互感器(Potential Transformer 简称PT，Voltage Transformer简称VT)和变压器类似，是用来变换电压的仪器。但变压器变换电压的目的是方便输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、以及铁磁谐振等。
电压互感器的基本结构
电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。两个绕组都装在或绕在铁心上。两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。
电压互感器的工作原理
其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。
电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。
测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压(如电力系统的线电压)，可以单相使用，也可以用两台接成V-V形作三相使用。实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。
正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。
线圈出现零序电压则相应的铁心中就会出现零序磁通。为此，这种三相电压互感器采用旁轭式铁心(10KV及以下时)或采用三台单相电压互感器。对于这种互感器，第三线圈的准确度要求不高，但要求有一定的过励磁特性(即当原边电压增加时，铁心中的磁通密度也增加相应倍数而不会损坏)。
电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。电压互感器和变压器很相像，都是用来变换线路上的电压。
线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况，线路上的电压大小不一，而且相差悬殊，有的是低压220V和380V，有的是高压几万伏甚至几十万伏。要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。这样不仅会给仪表制作带来很大困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压，那是不可能的，而且也是绝对不允许的。
电压互感器的主要类型
1、按安装地点可分为户内式和户外式
35kV及以下多制成户内式;35kV以上则制成户外式。
2、按相数
可分为单相和三相式35kV及以上不能制成三相式。
3、按绕组数目
可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。
4、按绝缘方式
可分为干式、浇注式、油浸式和充气式。
干式电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户内式装置;浇注式电压互感器结构紧凑、维护方便，适用于3kV～35kV户内式配电装置;油浸式电压互感器绝缘性能较好，可用于10kV以上的户外式配电装置;充气式电压互感器用于SF6全封闭电器中。
5、按工作原理
电磁式电压互感器：是利用电磁感应原理按比例变换电压或电流的设备。
电容式电压互感器：电容式电压互感器(CVT)是由串联电容器分压，再经电磁式互感器降压和隔离，作为表计、继电保护等的一种电压互感器，电容式电压互感器还可以将载波频率耦合到输电线用于长途通信、远方测量、选择性的线路高频保护、遥控、电传打字等。
电子式电压互感器：由连接到传输系统和二次转换器的一个或多个电压或电流传感器组成的一种装置，用以传输正比于被测量的量，供给测量仪器、仪表和继电保护或控制装置。

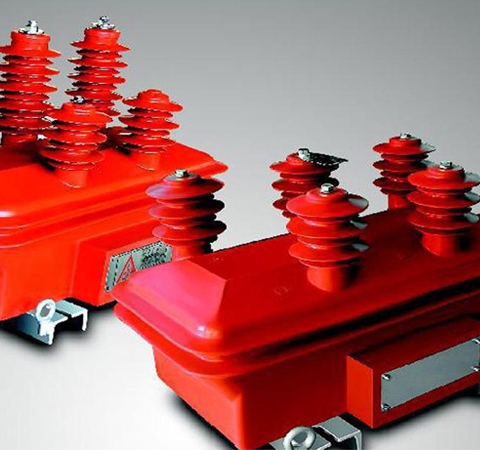

电压互感器
电压互感器的基本结构是怎样的?在上文中，小编为大家做了简单的介绍。其实，大家只要去安装电流表的地方就能看到电压互感器这种设备，如果想深入了解的话，也可以到电器设备店去了解，希望本文能够帮助到大家。
