直流电阻测试仪怎么操作使用?有哪些特点

来源:华强电子网 作者:华仔 浏览:159

标签: 电阻测试仪

摘要: 电阻是重要的电器元件,而为了保证电阻的特性,我们经常会进行详细的测量和检测,从而保证电阻性能稳定,使用更加方便,那么直流电阻测试仪怎么操作使用呢?跟随小编一起看下吧。

电阻是重要的电器元件,而为了保证电阻的特性,我们经常会进行详细的测量和检测,从而保证电阻性能稳定,使用更加方便,那么直流电阻测试仪怎么操作使用呢?跟随小编一起看下吧。

仪器主要特点

1、采用高速16位A/D转换器,测量数据稳定,重复性好。

2、自动程控电流源技术,电流源共设1000个电流档位,由内部微控制器根据被测电阻自动控制,从而达到比较宽的测量范围和最佳的测量状态,无须手动切换电流换档。

3、响应速度快,在测量状态可以直接转换分接开关,仪器会自动提示,新的电阻值很快就会显示出来。

4、高度智能化设计,功能设置巧妙先进,可自动判断测试线虚接、断线等故障。

5、保护功能完善,能可靠保护反电势对仪器的冲击,具有自动放电指示功能。

6、可显示测量电流和测量时间。

7、智能化功率管理技术,可有效减轻仪器内部发热。

8、可储存120次测量数据,掉电不丢失。

9、全部汉字菜单及操作提示,直观方便。

10、数字电阻测量仪测量精度高、性能稳定、显示清晰、测量范围宽、抗干扰能力强。

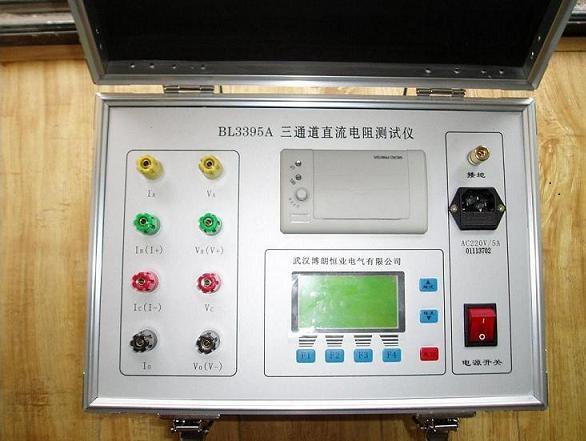

直流电阻测试仪

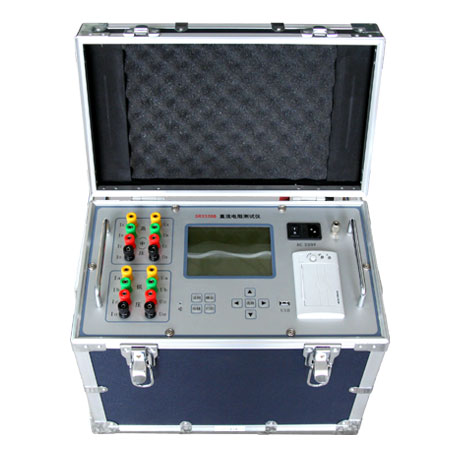

直流电阻测试仪

仪器面板具体操作方法

本机共设“选择”、“确定”、“复位”共三个按键。

1、电阻测量

仪器开机或按复位键后,进入初始状态(1)。此时光标指针指向“电阻”,直接按“确定”键进入状态(2),显示变化的充电电流和测量时间,充电完成后自动进入状态(3),显示电阻值、测量电流和测量时间,此时每按一次“确定”键则储存一次测量结果(带打印机的机型同时打印出测量结果)。按“复位”键退出电阻测量,进入状态(4),显示放电电流。放电结束后,自动回到初始状态(1),完成一次电阻测量。

2、编号设置

输入设备编号有助于内存数据的查找,在初始状态(1),将光标指针指向“设置”按“确定”键进入状态(5),显示当前设备编号。再按“确定”键进入状态(6),提示输入新设备编号,此时按“选择”键可使当前输入位从‘0’到‘9’,再从‘A’到‘Z’循环显示,找到所要的数字或字母后按“确定”键即输入一位,再按同样的方法输入下一位,输入完六位后,回到状态(5),显示新输入的设备编号。按“复位”键回到初始状态(1)。

3、内存操作

在初始状态(1),将光标移至“内存”按“确定”键进入状态(7),显示当前存储器记录总数,此时按“选择”键可进入状态(8),从最新的记录开始依此显示存储器记录内容,NNNNNN表示该记录设备编号,MM表示该设备第MM个电阻值,在测量过程中每按一次“确定”键存储测量结果时,MM值加1。每输入新的设备编号,MM值从1开始重新累计。同时按“选择”和“确定”键将清除存储器全部数据,按“复位”键退出内在操作返回状态(1)。存储器最多可存储120次测量结果,超过120次以后最老的记录将被覆盖。存储器内容在断电条件下可长期保持不丢失。

直流电阻测试仪

直流电阻测试仪

直流电阻测试仪的使用方便了我们对于电阻的测试监测工作,让我们能够更加直观的检测电阻性能,方便了我们对于电阻的选用,让电阻更好的发挥效果。
