时间继电器的工作原理其实就是一个定时开关，时间继电器是电气控制系统中非常重要的组成部分，自吸引线圈得到信号就可以到触头动作中间有一段的延时。一起来看看吧。

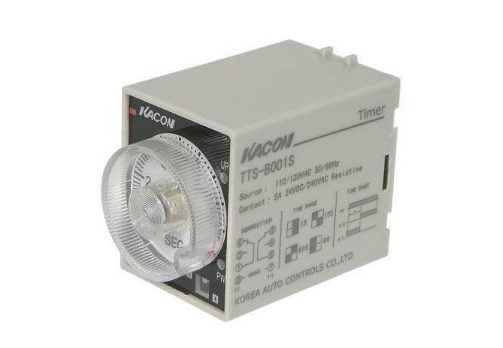

时间继电器的工作原理

时间继电器是一种继电保护设备，其主要是利用电磁原理或机械原理实现延时控制电路。也可以说时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。

标准频率脉冲发生器在指令信号作用后产生某一固定频率的脉冲，经分频器分频后得到所需的计数脉冲频率，将该计数脉冲送入十进制计数器进行进数，这样，每计一个脉冲就需要一定时间，例如送入计数器的计数脉冲频率是10Hz，则每计一个脉冲就需要0.1s。

当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。

时间继电器接线图

时间继电器的特点

时间继电器是电气控制系统中一个非常重要的元器件，在许多控制系统中，需要使用时间继电器来实现延时控制。时间继电器是一种利用电磁原理或机械动作原理来延迟触头闭合或分断的自动控制电器。其特点是，自吸引线圈得到信号起至触头动作中间有一段延时。时间继电器一般用于以时间为函数的电动机起动过程控制。

时间继电器的主要功能

时间继电器的主要功能是作为简单程序控制中的一种执行器件，当它接受了启动信号后开始计时，计时结束后它的工作触头进行开或合的动作，从而推动后续的电路工作。一般来说，时间继电器的延时性能在设计的范围内是可以调节的，从而方便调整它的延时时间长短。单凭一只时间继电器恐怕不能做到开始延时闭合，闭合一段时间后，再断开，先实现延时闭合后延时断开，但总体上说，通过配置一定数量的时间继电器和中间继电器都是可以做到的。

随着电子技术的发展，电子式时间继电器在时间继电器中已成为主流产品，采用大规模集成电路技术的电子智能式数字显示时间继电器，具有多种工作模式，不但可以实现长延时时间，而且延时精度高，体积小，调节方便，使用寿命长，使得控制系统更加简单可靠。

选用时间继电器注意事项

选用时间继电器时应注意，其线圈(或电源)的电流种类和电压等级，按控制要求选择延时方式、触点形式、延时精度以及安装方式。

时间继电器在电气控制系统有着很重要的作用，在选择时间继电器是要注意的事项也是很多的，电气的东西还是比较复杂的。以上就是关于时间继电器的工作原理的全部内容。
