压滤机是利用特殊的过滤介质，施加一定的压力，使液体渗透出来，主要应用于固液分离。现在广泛的应用于医药、化工、制药、冶金、食品、酿造、污水处理等行业，今天就一起来看看，压滤机工作原理。

压滤机介绍

压滤机利用一种特殊的过滤介质，对对象施加一定的压力，使得液体渗析出来的一种机械设备，是一种常用的固液分离设备。在18世纪初就应用于化工生产，至今仍广泛应用于化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业。

压滤机工作原理

压滤机液压压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连接的哈夫兰卡片液压站的结构组成有电机、油泵、溢流阀(调节压力)换向阀、压力表、油路、油箱。

过滤方式：滤液流出的方式分明流过滤和暗流过滤。明流过滤，每个滤板的下方出液孔上装有水咀，滤液直观地从水咀里流出。暗流过滤，每个滤板的下方设有出液通道孔，若干块滤板的出液孔连成一个出液通道，由止推板下方的出液孔相连接的管道排出。

洗涤方式：滤饼需要洗涤时，有时流单向洗涤和双向洗涤，暗流单向洗涤和双向洗涤。

压滤机的功能与作用：使混合液中的固体提取出来，实现固、液分离的作用。

压滤机种类分类：

A、过滤方式分类:厢式压滤机(chamberpressurefilter)“和“带式压滤机(beltpressurefilter)、隔膜式压滤机、板框压滤机B、结构分类:悬梁式压滤机和带式压滤机C、压力方式分类:液压压紧、手动千斤顶压紧、机械压紧所用的科学:固体和液体的物理性。所属学科:煤炭科技(一级学科);矿山机械工程(二级学科);选煤机械(三级学科)历史:第一台压滤机设备出现在18世纪初，是用于化工工业生产。压滤机使用范围:医药、化工、标准件、制药、冶金、非标螺丝、染料、食品、酿造、陶瓷、炼油、污水处理等环保行业。特点:过滤板具有性能稳定、操作方便、安全、省力;金属榨筒由无缝钢管加工、塑钢滤板精铸成型，耐高温、高压，经久耐用。

压滤机工作原理

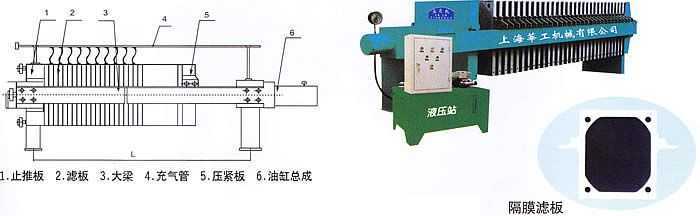

压滤机的结构

过滤机构由滤板、滤框、滤布、压榨隔膜组成，滤板两侧由滤布包覆，需配置压榨隔膜时，一组滤板由隔膜板和侧板组成。隔膜板的基板两侧包覆着橡胶隔膜，隔膜外边包覆着滤布，侧板即普通的滤板。物料从止推板上的时料孔进入各滤室，固体颗粒因其粒径大于过滤介质(滤布)的孔径被截留在滤室里，滤液则从滤板下方的出液孔流出。滤饼需要榨干时，除用隔膜压榨外，还可用压缩空气或蒸气，从洗涤口通入，气流冲去滤饼中的水份，以降低滤饼的含水率。

(1)过滤方式

滤液流出的方式分明流过滤和暗流过滤。

A、明流过滤：每个滤板的下方出液孔上装有水咀，滤液直观地从水咀里流出。

B、暗流过滤：每个滤板的下方设有出液通道孔，若干块滤板的出液孔连成一个出液通道，由止推板下方的出液孔相连接的管道排出。

压滤机的结构

(2)洗涤方式

滤饼需要洗涤时，有明流单向洗涤和双向洗涤，暗流单向洗涤和双向洗涤。

A、明流单向洗涤是，洗液从止推板的洗液进孔依次进入，穿过滤布再穿过滤饼，从无孔滤板流出，这时有孔板的出液水咀处于关闭状态，无孔板的出液水咀是开启状态。

B、明流双向洗涤是，洗液从止推板上方的两侧洗液进孔先后两次洗涤，即洗液先从一侧洗涤再从另一侧洗涤，洗液的出口同进口是对角线方向，所以又叫双向交叉洗涤。

C、暗流单向流涤是，洗液从止推板的洗液进孔依次进入有孔板，穿过滤布再穿过滤饼，从无孔滤板流出。

D、暗流双向洗涤是洗液从止板上方的两侧的两个洗液进孔先后两次洗涤，即洗涤先从一侧洗涤，再从另一侧洗涤，洗液的出口是对角线方向，所以又叫暗流双向交叉洗涤。

(3)滤布：滤布是一种主要过滤介质，滤布的选用和使用，对过滤效果有决定性的作用，选用时要根据过滤物料的PH值，固体粒径等因素选用合适的滤布材质和孔径以保证低的过滤成本和高的过滤效率，使用时，要保证滤布平整不打折，孔径畅通。

压滤机现在在生产中的应用非常广泛，医药、化工、食品、冶金等等行业，在生产中有着非常重要的作用。以上就是关于压滤机工作原理的全部内容。
