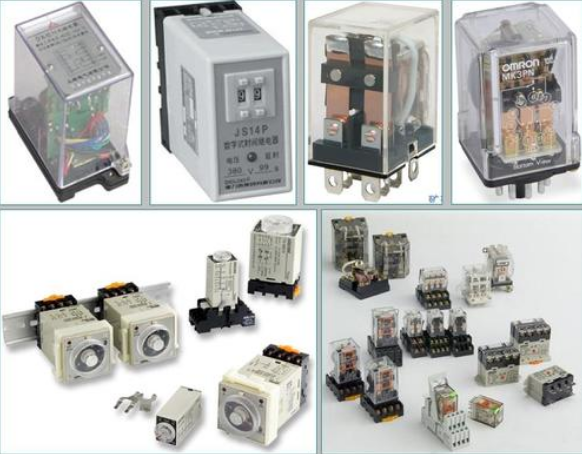

继电器简介

继电器(英文名称：relay)是一种电控制器件，是当输入量(激励量)的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

继电器的工作原理

电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

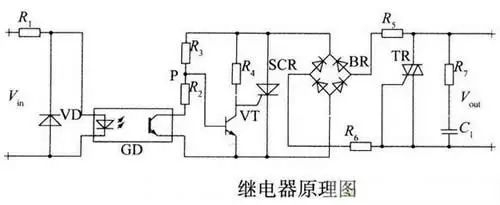

电路原理

继电器是一种当输入量变化到某一定值时，其触头（或电路）即接通 或分断交直流小容量控制回路。

继电器，通俗来讲，就是一个以小电流控制大电流的开关，其工作原理简单理解为：利用驱动回路产生电磁吸力，通过机械传递带动负载回路的触点闭合，从而使负载回路导通工作。下面三步看懂继电器工作过程。

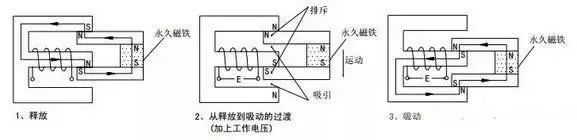

1.初始状态

驱动回路由于开关S1处于断开状态，线圈不产生电磁力。继电器的可动触点与固定触点处于分离状态，负载回路没有导通，灯泡不亮。

2.工作状态

按下开关S1，继电器驱动回路导通，线圈产生电磁吸力。

电磁吸力作用下，衔铁被铁芯吸合，接触片随衔铁往下运动，可动触点接触到固定触点。

触点一旦接触，负载回路被导通，灯泡点亮。

注意：灯泡要点亮，必须保持负载回路处于导通状态，即可动触点与固定触点不能分离，一般的继电器(单稳态继电器)就要求线圈需持续产生吸力，也就是驱动回路必须一直供电。

3.回复初始状态

断开开关S1，驱动回路停止供电，线圈电磁力消失。

铁芯不再吸合衔铁，衔铁在复位弹簧作用下回复到初始位置，可动触点与固定触点分离。

触点一旦分离，负载回路被切断，灯泡熄灭。
