随着现在经济的发展，越来越多的家庭选择购买汽车来代步，极大的方便了人们的出行，而选择汽车其中还有重要的一点就是有空调可以冬暖夏凉，那么汽车空调结构组成是怎样的，它的工作原理图又是怎样的呢?下面一起来看看吧！

汽车空调原理图

汽车空气调节装置用于把汽车车厢内的温度、湿度、空气清洁度及空气流动调整和控制在最佳状态，为乘员提供舒适的乘坐环境，减少旅途疲劳。

为驾驶员创造良好的工作条件，对确保安全行车起到重要作用的通风装置。一般包括制冷装置、取暖装置和通风换气装置。这种联合装置充分利用了汽车内部有限的空间，结构简单，便于操作，是国际上流行的现代化汽车空调系统。

一、汽车空调的结构组成

汽车空调一般主要由压缩机、电控离合器、冷凝器、蒸发器、膨胀阀、贮液干燥器、管道、冷凝风扇、真空电磁阀、怠速器和控制系统等组成。

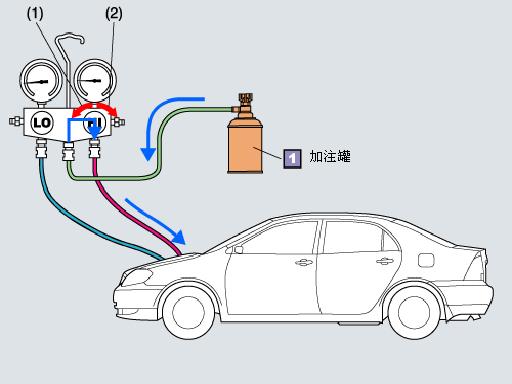

汽车空调分高压管路和低压管路。高压侧包括压缩机输出侧、高压管路、冷凝器、贮液干燥器和液体管路;低压侧包括蒸发器、积累器、回气管路、压缩机输入侧和压缩机机油池。

贮液干燥器——实际上是一个贮存制冷剂及吸收制冷剂水分、杂质的装置。一方面，它相当于汽车的油箱，为泄露制冷剂多出的空间补充制冷剂。另一方面，它又像空气滤清器那样，过滤掉制冷剂中掺杂的杂质。贮液干燥器中还装有一定的硅胶物质，起到吸收水分的作用。

冷凝器和蒸发器——它们虽然叫法不一样，但结构类似。它们都是在一排弯绕的管道上布满散热用的金属薄片，以此实现外界空气与管道内物质的热交换的装置。

冷凝器的冷凝指的是其管道内的制冷剂散热从气态凝成液态。其原理与发动机的散热水箱相近(区别只在于水箱的水一直是液态而已)，所以它经常被安装在车头，与水箱一起，共同享受来自前方的习习凉风。总之冷凝器是哪里凉快哪里去，以便其散热冷凝。

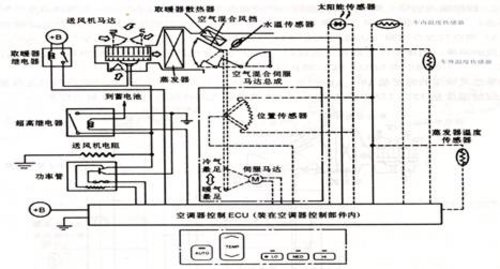

汽车空调原理图

二、汽车空调的工作原理图

汽车空调的工作原理和普通家用空调的工作原理几乎一样，唯一的不同是家用空调使用的是电力驱动的压缩机，也就是说家用空调压缩机内自带电动机。

汽车空调分为制冷和制热， 制热过程如下，当汽车的发动机水温度过热的时候 制冷剂气体进入冷凝器，由于压力及温度的降低，制冷剂气体冷凝成液体，并排出大量的热量。

制冷系统的工作过程如下： 当压缩机工作时，压缩机吸入从蒸发器出来的低温低压的气态制冷剂，经压缩，制冷剂的温度和压力升高，并被送入冷凝器。在冷凝器内，高温高压的气态制冷剂把热量传递给经过冷凝器的车外空气而液化，变成液体。液态制冷剂再进入节流阀，温度和压力降低流入蒸发器，此时制冷剂沸点远低于蒸发器内温度，制冷剂液体蒸发成气体。在蒸发过程中大量吸收周围的热量，而后低温低压的制冷剂蒸气又进入压缩机。上述过程周而复始的进行，达到降低蒸发器周围空气温度的目的。

通过以上的介绍我们了解了汽车空调原理图的相关内容，只有了解了汽车空调原理，才能更好地体会汽车的优势，同时保障汽车空调的使用寿命。
