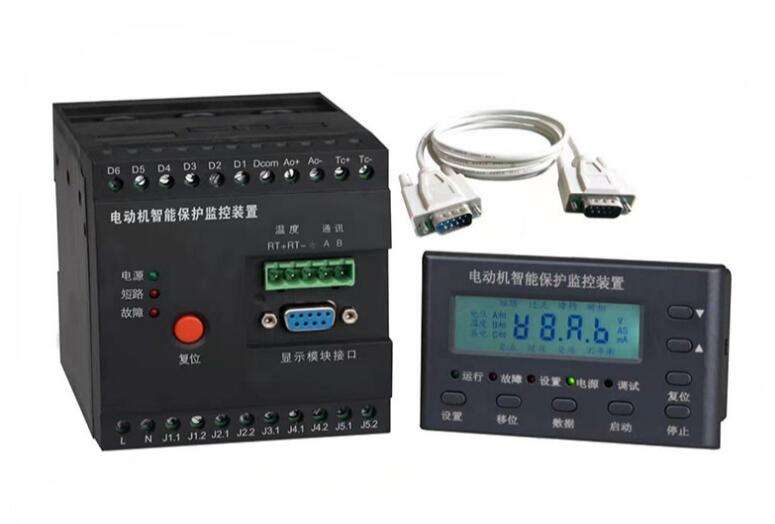

电动机保护器简介

电动机保护器，是一款集过载保护、缺相保护、过欠压保护、堵转保护、漏电保护、接地保护和三相不平衡保护等低压保护功能于一身的电动机保护装置。

电动机保护器的工作原理

电动机保护器由三相电流互感器、检测、放大、延时、调整电路和执行继电器组成。检测电路检测到电流互感器感应的电流缺相或大于设定值时，经放大器放大，使继电器动作。继电器触头串接于接触器线圈供电回路中，继电器动作后使接触器断电，起到保护电机作用。延时电路用于避开电机起动电流，其时长可调。调整电路用于根据被保护电机工作电流精确设置动作电流。

电动机保护器是经典的电机星三角启动方式，主要是电动机保护器工作原理是保护热继电器，若使用热继电器对大型电机作保护，就会使大电线出现断点，也就是进出热继电器的螺丝接线问题，容易出现发热点和故障点。如果不用熔断器和热继电器，而采用电机综合保护器来实现，因为保护器是穿心式，就可以减少大电线的断点，从而减少发热点和故障点。

电动机保护器的安装步骤

1、根据安装部位要求方式和保护功能的需要，合理选择电动机保护器型号及其各项保护动作参数设置；

2、按产品使用说明书要求正确安装，应按各接线端子用途正确无误连接，工作电源应接在控制回路前，并注意标称电压与实际电压相符合；

3、电动机保护器配用电流变比互感器时，若设备现场或控制室需电流表显示时，最好另配一个电流互感器，不然对配带电流表的那相电流显示会有影响；

4、安装分体式的保护器不要将不同编号的配套互感器和显示部分共同使用；

5、可以按用户要求改进，模拟量4-20毫安接口输出量应与连接设备相匹配使用；

6、正确接地，低压系统为TN-C保护系统时，保护器负载侧的设备的接地保护线必须改为按TT系统的独立保护接地，中性线不得重复接地，不得作为保护线 。

电动机保护器功能特点

保护功能：除了具有通用的保护功能外，还有自启动、通迅启动和关闭，且欠流、过压、欠压、三相电流不平衡、自启动等功能用户可取可舍。

设置功能：智能型有设置键、数据键和移位键，当设置超范围会提醒用户重新设置，避免误动作。基本型通过拨码或电位电器设定。

报警功能：当电动机过流灯闪烁报警，过流倍数越大，闪烁越快，或用保护器的接点外置报警器

显示功能：保护器通电后按设置键显示整电电流值，按数据键显示三相电流值。启动后显示故障代码且对应的故障指示灯亮，一目了然。

通迅功能：通过串行数字接口实现信息传送，一台上位机（PC）可接256台保护器，并可对每台电机进行参数设定，启停操作，便于自动化管理。
