贴片电阻器属于精细化的电子元器件，具有体积小的特点，适合当前电子产品小型化发展的需要。同时还具备耐高温高湿的优点，是高档电子产品必选的核心零部件之一。今天就简单介绍贴片电阻器。

贴片电阻，是金属玻璃铀电阻器中的一种。是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上大功率贴片电阻器制成的电阻器。耐潮湿，高温，温度系数小。表面组装技术(SMT)的应用已十分普遍，采用SMT组装的电子产品的比例已超过90%。我国从八十年代起开始应入SMT技术。随着小型SMT生产设备的开发，SMT的应用范围在进一步扩大，航空、航天、仪器仪表、机床等领域也在采用SMT生产各种批量不大的电子产品或部件。

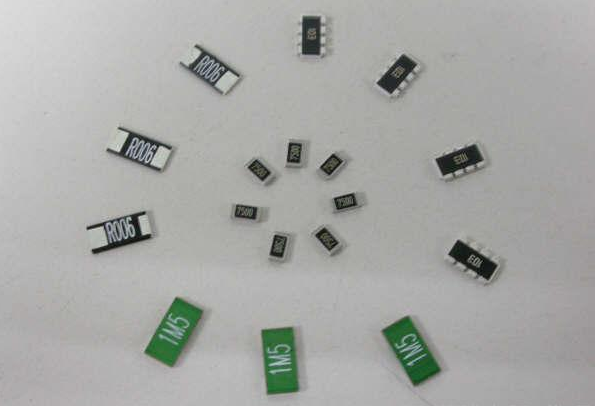

贴片电阻器

一、.外形

贴片电阻器有矩形式和圆柱式,P6SMB68AT3G矩形式贴片电阻器的功率一般在0,O315~0,125W,工作电压在7.5~⒛0V,圆柱式贴片电阻器的功率一般在0,⒓5~0.25W,工作电压在75~100V。

二、阻值标注方法

贴片电阻器阻值表示有色环标注法,也有数字标注法。色环标注的贴片电阻,其阻值识读方法同普通的电阻器。数字标注的贴片电阻器有三位和四位之分,对于三位数字标注的贴片电阻器,前两位表示有效数字,第三位表示0的个数;对于四位数字标注的贴片电阻器,前三位表示有效数字,第四位表示0的个数。

三、特性

体积小，重量轻;·适应再流焊与波峰焊;·电性能稳定，可靠性高;·装配成本低，并与自动装贴设备匹配;·机械强度高、高频特性优越。

四、使用状况

由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。除一些小厂或不得不使用引线电阻的设计，各种电器上几乎都在使用。目前绝大部分电子产品，以0603、0805器件为主;以手机，PDA为代表的高密度电子产品多使用0201、0402的器件;一些要求稳定和安全的电子产品，如医疗器械、汽车行驶记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。

五、误差

精密贴片电阻是什么?精密贴片电阻是说贴片电阻的误差比较小一般叫做误差1%贴片电阻，最小误差(精度)可达到0.01%温度系数低至±5ppm/℃，是业界极少能做到的：其可应用于精密仪表、通讯用电子产品及可携式电子产品。

那么很多人会问，贴片电阻那么小如果不测试5%和1%能区别出来吗?

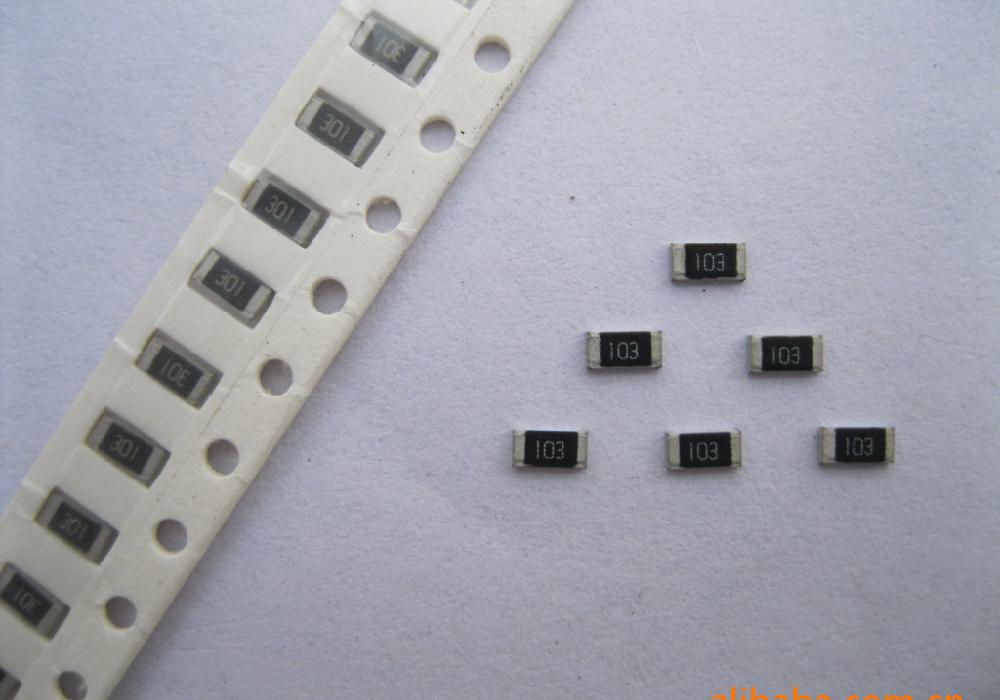

贴片电阻器

问的好，那么下面我们就对照下5%与1%贴片电阻的区别在哪里。

5%系列贴片电阻用3位字符表示：这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数.当电阻小于10Ω时,在代码中用R表示电阻值小数点的位置,这种表示法通常用有阻值误差为5%电阻系列中.比如:330表示33Ω,而不是330Ω;221表示220Ω;683表示68000Ω即68kΩ;105表示1MΩ;6R2表示6.2Ω.

关于贴片电阻器今天就先介绍到这里，其他内容比如识别方法、用途、选购建议等等将会在后面几篇文章中为大家介绍。高质量贴片电阻器是电子产品的质量保证，建议采购者一定要选择有正规资质的生产企业。
