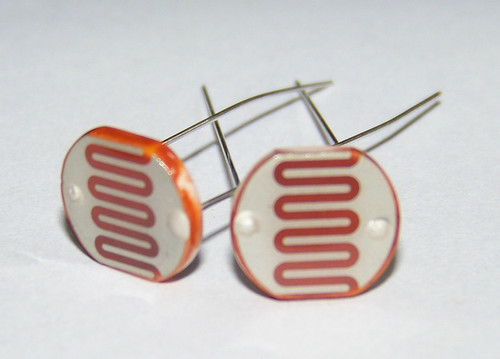

光敏电阻是半导体光敏电子元器件，常见的有GM光敏电阻（CDS）具有体积小，灵敏度高，反应速度快，光谱特性及伽马值一致性好、线性好等特点，在高温，多湿的恶劣环境下，还能保持高度的稳定性和可靠性，可广泛应用于草坪灯，照相机，太阳能庭院灯，验钞机，石英钟，音乐杯，礼品盒，迷你小夜灯，光声控开关，路灯自动开关以及各种光控玩具，光控灯饰，灯具等光自动开关控制。
光敏电阻的灵敏度易受湿度的影响，因此要将导光电导体严密封装在玻璃壳体中。配套需要电阻套、滤光片、防水罩等。如果把光敏电阻连接到外电路中，在外加电压的作用下，用光照射就能改变电路中电流的大小，光敏电阻具有很高的灵敏度，很好的光谱特性，光谱响应可从紫外区到红外区范围内。而且体积小、重量轻、性能稳定、价格便宜，因此应用比较广泛。
实用的光敏电阻的暗电阻往往超过1MΩ,甚至高达100MΩ，而亮电阻则在往往超过2K以上，根据电路设计选择合适阻值，暗电阻与亮电阻之比在102～106之间，可见光敏电阻的灵敏度很高。常见的GM光敏电阻参数如下：
规格 | 型号 | 最大电压(V) | 最大功率mW | 光谱峰值nm | 亮电阻KΩ | 暗电阻MΩ | γ10010 | 响应时间 |
上升 | 下降 |
φ3系列 | GM3516 | 100 | 50 | 540 | 5-10 | 0.6 | 0.5 | 30 | 30 |
GM3528 | 100 | 50 | 540 | 10-20 | 1 | 0.6 | 30 | 30 |
GM3537-1 | 100 | 50 | 540 | 20-30 | 2 | 0.6 | 30 | 30 |
GM3537-2 | 100 | 50 | 540 | 30-50 | 3 | 0.7 | 30 | 30 |
GM3539 | 100 | 50 | 540 | 50-100 | 5 | 0.8 | 30 | 30 |
GM3549 | 100 | 50 | 540 | 100-200 | 10 | 0.9 | 30 | 30 |
φ4系列 | GM4516 | 150 | 50 | 540 | 5-10 | 0.6 | 0.5 | 30 | 30 |
GM4528 | 150 | 50 | 540 | 10-20 | 1 | 0.6 | 30 | 30 |
GM4537-1 | 150 | 50 | 540 | 20-30 | 2 | 0.6 | 30 | 30 |
GM4537-2 | 150 | 50 | 540 | 30-50 | 3 | 0.7 | 30 | 30 |
GM4539 | 150 | 50 | 540 | 50-100 | 5 | 0.8 | 30 | 30 |
GM4549 | 150 | 50 | 540 | 100-200 | 10 | 0.9 | 30 | 30 |
φ5系列 | GM5506 | 150 | 100 | 540 | 2-5 | 0.2 | 0.5 | 30 | 30 |
GM5516 | 150 | 100 | 540 | 5-10 | 0.5 | 0.5 | 30 | 30 |
GM5528 | 150 | 100 | 540 | 10-20 | 1 | 0.6 | 30 | 30 |
GM5537-1 | 150 | 100 | 540 | 20-30 | 2 | 0.6 | 30 | 30 |
GM5537-2 | 150 | 100 | 540 | 30-50 | 3 | 0.7 | 30 | 30 |
GM5539 | 150 | 100 | 540 | 50-100 | 5 | 0.8 | 20 | 30 |
GM5549 | 150 | 100 | 540 | 100-200 | 10 | 0.9 | 20 | 30 |
φ7系列 | GM7516 | 150 | 100 | 540 | 5-10 | 0.5 | 0.6 | 30 | 30 |
GM7528 | 150 | 100 | 560 | 10-20 | 1 | 0.6 | 30 | 30 |
GM7537-1 | 150 | 150 | 560 | 20-30 | 2 | 0.7 | 30 | 30 |
GM7537-2 | 150 | 150 | 560 | 30-50 | 4 | 0.8 | 30 | 30 |
GM7539 | 150 | 150 | 560 | 50-100 | 8 | 0.8 | 30 | 30 |
φ12系列 | GM12516 | 250 | 200 | 560 | 5-10 | 1 | 0.6 | 30 | 30 |
GM12528 | 250 | 200 | 560 | 10-20 | 2 | 0.6 | 30 | 30 |
GM12537-1 | 250 | 200 | 560 | 20-30 | 3 | 0.7 | 30 | 30 |
GM12537-2 | 250 | 200 | 560 | 30-50 | 5 | 0.7 | 30 | 30 |
GM12539 | 250 | 200 | 560 | 50-100 | 8 | 0.8 | 30 | 30 |
φ20系列 | GM20516 | 500 | 500 | 560 | 5-10 | 0.5 | 0.6 | 30 | 30 |
GM20528 | 500 | 500 | 560 | 10-20 | 1 | 0.6 | 30 | 30 |
GM20537-1 | 500 | 500 | 560 | 20-30 | 2 | 0.7 | 30 | 30 |
GM20537-2 | 500 | 500 | 560 | 30-50 | 3 | 0.7 | 30 | 30 |
GM20539 | 500 | 500 | 560 | 50-100 | 5 | 0.8 | 30 | 30 |
φ25系列 | GM25516 | 500 | 500 | 560 | 5-10 | 8 | 0.6 | 30 | 30 |
GM25528 | 500 | 500 | 560 | 10-20 | 2 | 0.6 | 30 | 30 |
GM25537-1 | 500 | 500 | 560 | 20-30 | 3 | 0.7 | 30 | 30 |
GM25537-2 | 500 | 500 | 560 | 30-50 | 5 | 0.7 | 30 | 30 |
GM25539 | 500 | 500 | 560 | 50-100 | 8 | 0.8 | 30 | 30 |
分析光敏电阻要从有光照、无光照和光照的强弱程度三种情况来考虑。通过特殊的生产工艺可以生产出对特定波长范围光线更敏感的电阻,但是自然光、阳光的波长范围太宽,所以一定会影响光敏电阻或者其它光敏器件的应用。
这里提供两点改善方法:
1、加装光路。光是直线传播的,制作特定的光通路和一些光路屏障(例如收发端使用圆管、孔洞、反射镜、透镜、滤光器等)
2、编码光信号。对发射出的光信号按一定的规则进行编码或者调试。这样接收端就容易根据规则挑选信号了。
以上两点相结合是应用得最多的情况。例如电视机、VCD都加有红褐色的滤镜,外壳又起到的光路屏障,发射二极管的玻璃体又相当于是透镜聚光确定指向。
