功能描述

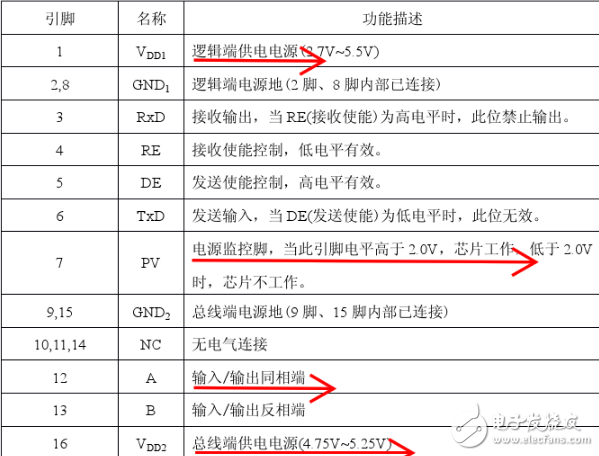

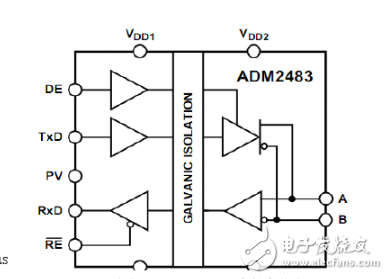

　　ADM2483 是ADI （Analogdevice，inc） 公司推出的基于其专利iCoupler 磁隔离技术的隔离型RS485收发芯片。内部集成了三通道的数字隔离器、带三态输出的差分驱动器和- -个带三态输入的RS485 差分接收器。节点数可允许多达256 个，最高传输速率可达500Kbps.

　　iCoupler磁隔离技术是ADI 公司的- 一项专利隔离技术，是- 一种基于芯片尺寸的变压器隔离技术，它采用了高速CMOS 工艺和芯片级的变压器技术。所以，在性能、功耗、体积等各方面都有传统光电隔离器件（光耦） 无法比拟的优势。由于磁隔离在设计上取消了光电耦合器中影响效率的光电转换环节，因此它的功耗仪为光电耦合器的1/6--/10，具有比光电耦合器更高的数据传输速率、时序精度和瞬态共模抑制能力。同时也消除了光电耦合中不稳定的电流传输率，非线性传输，温度和使用寿命等方面的问题。

　　ADM2483 采用具有短路电流限制的限摆率驱动器，入较低摆率降低了不恰当的终端［配和接头产生的误码。集成的热关断电路可将驱动器输出置为高阻状态，防止过度的功率损耗。该芯片封装采用易于使用的SOW-16封装，工业级温度范围，无需任何分立元件就可实现RS-485 通信功能。

　　性能特征带隔离的RS-485 收发器，隔离电压：2500Vrms，最高传输速率500Kbps，总线最大节点数：256 个，热关断保护模式，具有真正的失效保护功能，瞬态高共模抑制能力： 25KV/US，低功耗： 最大2 5mA 工作电流，C作电压; VDD1:2.7~5.5V 、VDD24.75~5 25V 。工作温度范围： -40C-+85C、小封装： SOIC-16 宽体

　　应用范围听有RS-485 通信场合需要电平转换器485 通信C业控制局域网

　　adm2483的rxd脚无输出

　　adm2483通信

　　为实现底层多采集模块和上位机间远距离通讯，在底层采用RS 485总线进行数据传输。因PC机端的串口是RS 232接口，故需在PC端接专用的RS 232/RS 485转换模块将RS 232信号转换成RS 485的信号。本采集单元使用通讯模块芯片为带磁隔离的ADM2483，采用工业标准协议——MODBUS RTU通讯协议。图为RS 485通信接口硬件电路。

　　为实现底层多采集模块和上位机间远距离通讯，在底层采用RS 485总线进行数据传输。因PC机端的串口是RS 232接口，故需在PC端接专用的RS 232/RS 485转换模块将RS 232信号转换成RS 485的信号。本采集单元使用通讯模块芯片为带磁隔离的ADM2483，采用工业标准协议——MODBUS RTU通讯协议。图为RS 485通信接口硬件电路。

　　为实现底层多采集模块和上位机间远距离通讯，在底层采用RS 485总线进行数据传输。因PC机端的串口是RS 232接口，故需在PC端接专用的RS 232/RS 485转换模块将RS 232信号转换成RS 485的信号。本采集单元使用通讯模块芯片为带磁隔离的ADM2483，采用工业标准协议——MODBUS RTU通讯协议。图为RS 485通信接口硬件电路。
