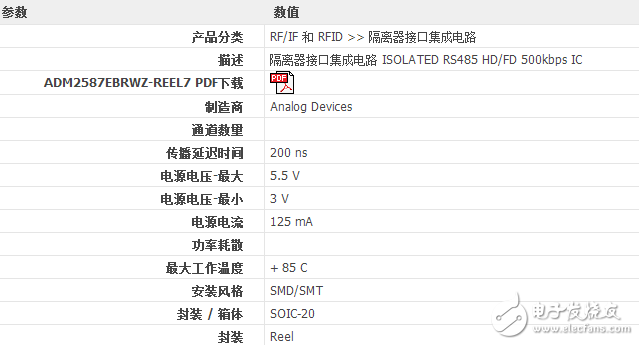

adm2587ebrwz技术参数

　　ADM2587E电源和信号隔离RS-485收发器提供两个选项，可轻松完成评估；EVAL-ADM2587EEBZ 6层EN55022 B类辐射兼容评估板或EVAL-ADM2587EEBZ 2层EN55022 A类辐射兼容评估板。两个评估板选项均配有20引脚宽体SOIC器件ADM2582E。

　　EVAL-ADM2587EEBZ评估板设计用于减少采用isoPower®技术的高频开关元件产生的辐射；该技术通过其变压器传输电力。6层评估板根据应用笔记AN-0971：“isoPower器件的辐射控制建议”中的原则进行布局。EVAL-ADM2587EEBZ评估板经过独立测试机构的测试。该评估板通过了IEC 61000-4-5最高2 kV的电涌测试。

　　EVAL-ADM2587EEBZ设计用于减少采用isoPower®技术的高频开关元件产生的辐射；该技术通过ADM2582E/ADM2587E集成变压器传输电力。2层评估板根据应用笔记AN-1349：“将ADM2582E/ADM2587E RS-485/RS-422收发器辐射降至最低的PCB实施指南”中的原则进行布局。EVAL-ADM2582EEMIZ评估板经测试和认证符合EN55022 A类标准。

　　adm2587ebrwz优势和特点

　　2.5 kV rms电源与信号隔离RS-485/RS-422收发器

　　PCB布局根据AN-1349应用笔记针对EN55022辐射进行优化

　　ADM2587E符合EN55022 A类标准（提供认证）

　　2层印刷电路板（PCB）布局，可将PCB材料成本降至最低

　　通过螺丝端子板可方便地连接电源和信号

　　可配置为半双工或全双工模式

　　工作电压：5 V或3.3 V

　　通过跳线连接轻松进行配置

　　用于测量所有信号的测试点

　　adm2587ebrwz引脚图

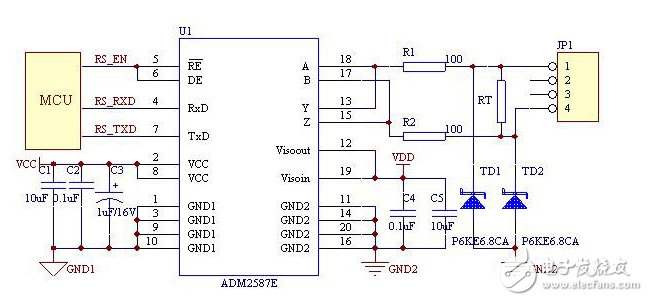

　　ADM2582E/ADM2587E 与其它RS-485接口芯片相比，集成了磁隔离技术和DC/DC电源，是一个真正意义上的单芯片RS-485集成芯片，大大的减少了PCB板面积。 ADM2582E/ADM2587E应用电路如图5所示，本电路仅供参考，若遇特殊应用，为了设备及系统安全，可以选择相应的其它保护措施，如TVS 等等。

　　ADM2582E/ADM2587E引脚名称功能描述

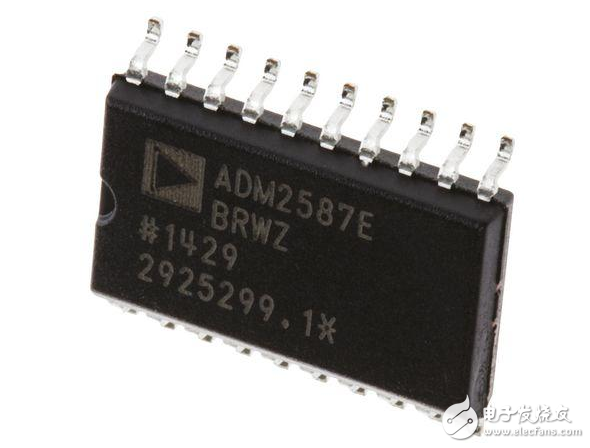

　　adm2587ebrwz封装尺寸

　　封装：20-SOIC （0.295“， 7.50mm Width）包装：Tube
