六脚开关（六脚自锁开关）也就是我们说的双刀双掷开关，引脚共2排，每排3个引脚，中间一根是公共端，对应他左右2个脚一个常开一个常闭，另外一排和这个一样，常开对常开，公共点对公共点，常闭对常闭，但是是完全独立的2组，除非你在PCB上将他们连接起来才是通的。

　　接法：公共点 1 4 是常闭 3 6常开 看你想怎样控制如果是单路接1 2或2 3 都可以。还有很多接法之后一一解答。

　　六脚自锁开关原理图和接法

　　每一排是一个单独的单刀双掷开关，中间的是公共的，可以用SW-DPDT先是只要确定中间的是公共就行了，至于到底哪边是开哪边是关这个问题可以留到焊接的时候再去解决。

　　六引脚自锁开关是一个双刀双掷开关，网上好多资料的原理都不正确，这里我自己画了个图。除了图上用黑线相连的部分，其他部分均不相连。

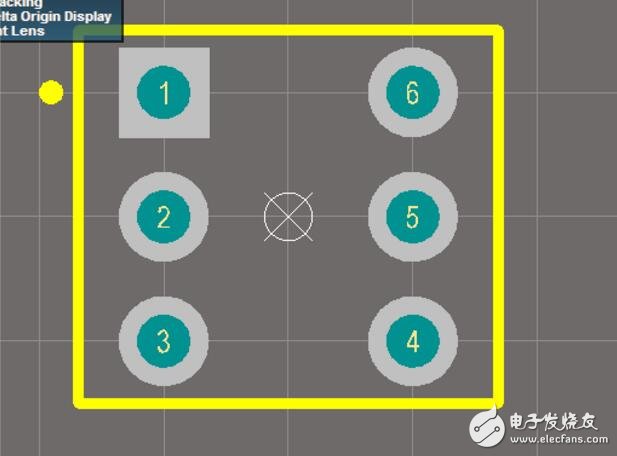

　　六脚开关封装

　　1~2距离2.54mm

　　3~1距离5.08mm

　　封装名：KFT-7

　　知识小课堂：PCB 六脚按键问题

　　一直不知道六脚按键怎么接。

　　电源开关，原理图和PCB部分如上图，看PCB图，开关正常情况下、按下后1-6焊盘连接情况。

　　答：

　　原理图无关紧要，大概能表明个意思就行了。

　　关键的是PCB的封装。我之前用过的6脚开关当中就有两种导通情况。

　　测试的方法很简单，拿个万用表打一下，看按下后那两个是导通的，断开后不导通。那么这两个引脚就是你要找的引脚.
