ZSLS7031是初级侧控制的峰值电流模式高亮度LED反激式驱动器，支持有源功率因数校正（PFC）的隔离和非隔离设计。

该器件在不连续导通模式下以恒定频率工作，以向输出提供恒定功率。它不需要光耦合器，TL431分流稳压器或任何其他类型的次级侧反馈器件。它在85VAC~265VAC的宽输入电压范围工作。

ZSLS7031集成了过流和过压保护，以及热关断，以在异常高的工作温度下停止开关动作。

ZSLS7031优势

高效率

最低材料清单

小型封装

无需回路补偿

隔离和非隔离应用

ZSLS7031主要特性

功率因数PF》0.95，取决于应用

宽应用输入电压范围：85V~265VAC

内部过温保护

输出过压保护（OVP）

初级侧的输出过流保护（OCP）

适用的支持

评估套件

ZSLS7031物理特性

工作温度：-45℃~105℃

最大结温：150℃

封装：MSOP-8，符合RoHS标准

ZSLS7031典型应用

LED球泡灯

LED管灯

一般LED照明

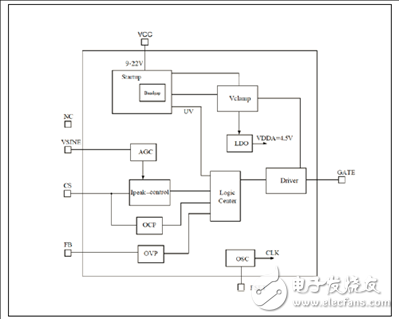

图1 ZSLS7031框图

图2 ZSLS7031典型隔离应用电路图

演示板ZSLS7031KIT-D1

ZSLS7031 LED驱动器IC设计用于降压升压和飞返拓扑。该电路在峰值电流检测和恒定频率模式下工作。

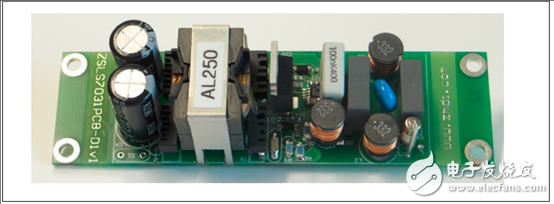

图3 演示板ZSLS7031KIT-D1外形图

ZSLS7031KIT-D1演示套件内容

ZSLS7031PCB-D1演示板-17W反激式转换器

ZSLS7031ZI1R（MSOP8 3mm&TImes;3mm）5个IC样品

ZSLS7031KIT-D1启动信息

演示板ZSLS7031KIT-D1主要特性

通用电源电压范围（可应用85VAC~265VAC）

有源功率因数校正功率因数值通常超过90％

高效率通常超过85％

少量外部组件

过流，过压和过温保护

15W恒定功率输出

从9（约24V正向电压）~19（52V）LED负载; 如果使用230VAC工作，则可以使用最多6个LED（17V）的负载

快速启动

图4 演示板ZSLS7031KIT-D1电路图

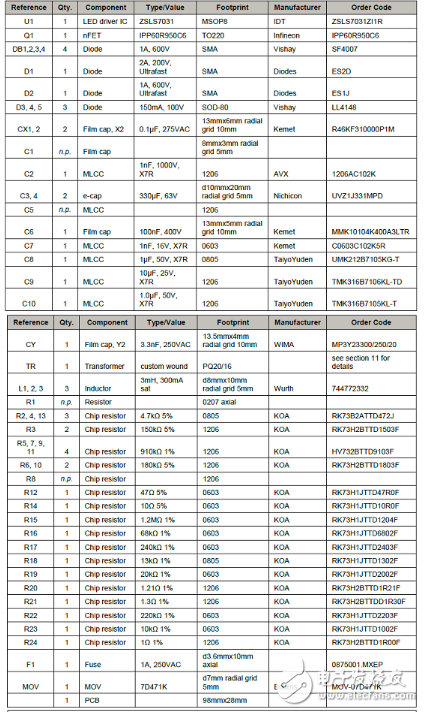

演示板ZSLS7031KIT-D1材料清单

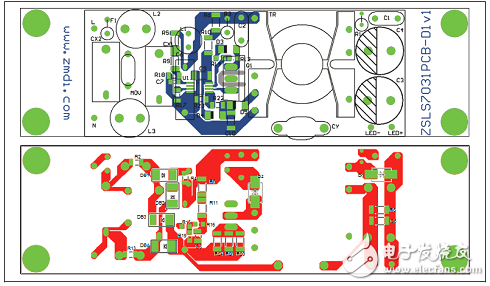

图5 演示板ZSLS7031KIT-D1 PCB设计图
