限幅电路
二极管最基本的工作状态是导通和截止两种，利用这一特性可以构成限幅电路。
所谓限幅电路，就是指限制电路中某一点的信号幅度大小，当信号幅度大到一定程度时，不让信号的幅度再增大;当信号的幅度没有达到限制的幅度时，限幅电路不工作。
限幅电路的分类
限幅电路按功能分为上限幅电路、下限幅电路和双向限幅电路三种。上限幅电路在输入电压高于某一上限电平时产生限幅作用；下限幅电路在输入电压低于某一下限电平时产生限幅作用；双向限幅电路则在输入电压过高或过低的两个方向上均产生限幅作用。
1、二极管下限幅电路

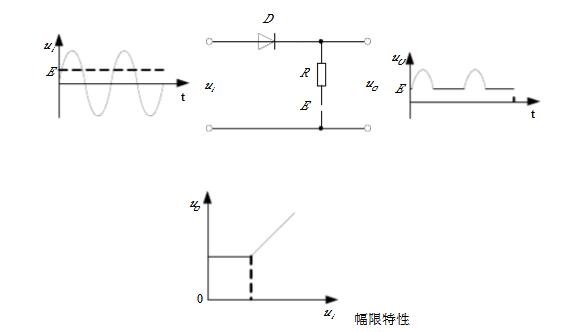

在下图所示的限幅电路中，因二极管是串在输入、输出之间，故称它为串联限幅电路。图中，若二极管具有理想的开关特性，那么，当iu低于E时，D不导通，ou＝E；当uｉ高于E以后，D导通，ou＝iu。该限幅器的限幅特性如图所示，当输入振幅大于E的正弦波时，输出电压波形见。可见，该电路将输出信号的下限电平限定在某一固定值E上，所以称这种限幅器为下限幅器。如将图中二极管极性对调，则得到将输出信号上限电平限定在某一数值上的上限幅器。
2、二极管上限幅电路

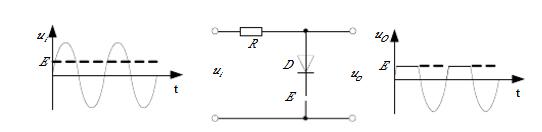

在下图所示二极管上限限幅电路中，当输入信号电压低于某一事先设计好的上限电压时，输出电压将随输入电压而增减；但当输入电压达到或超过上限电压时，输出电压将保持为一个固定值，不再随输入电压而变，这样，信号幅度即在输出端受到限制。
3、二极管双向限幅电路

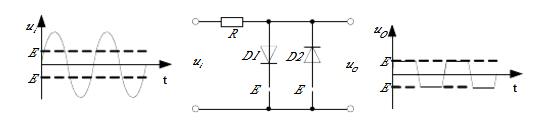

将上、下限幅器组合在一起，就组成了如图所示的双向限幅电路。
