电路交换

电路交换（CS:circuit switching）是通信网中最早出现的一种交换方式，也是应用最普遍的一种交换方式，主要应用于电话通信网中，完成电话交换，已有100多年的历史。

电话通信的过程是：首先摘机，听到拨号音后拨号，交换机找寻被叫，向被叫振铃同时向主叫送回铃音，此时表明在电话网的主被叫之间已经建立起双向的话音传送通路；当被叫摘机应答，即可进入通话阶段；在通话过程中，任何一方挂机，交换机毁拆除已建立的通话通路，并向另一方送忙音提示挂机，从而结束通话。

主要特点

1、信息传送的最小单位是时隙；

2、面向连接；

3、同步时分复用；

4、信息传送无差错控制；

5、基于呼叫损失的流量控制；

6、信息具有透明性。电路交换的特征:　((电路交换中电路可能是固定存在的，也可以是根据需要建立的。)

分类

电路交换又分为时分交换（Time Division Switching，TDS）和空分交换（Space Division Switching，SDS）两种方式。时分交换是把时间划分为若干互不重叠的时隙，由不同的时隙建立不同的子信道，通过时隙交换网络完成话音的时隙搬移，从而实现入线和出线间话音交换的一种交换方式。时分交换的关键在于时隙位置的交换，而此交换是由主叫拨号所控制的。为了实现时隙交换，必须设置话音存储器。在抽样周期内有n个时隙分别存入n个存储器单元中，输入按时隙顺序存入。若输出端是按特定的次序读出的，这就可以改变时隙的次序，实现时隙交换。空分交换是指在交换过程中的入线通过在空间的位置来选择出线，并建立接续。通信结束后，随即拆除。比如，人工交换机上塞绳的一端连着入线塞孔，由话务员按主叫要求把塞绳的另一端连接被叫的出线塞孔，这就是最形象的空分交换方式。此外，机电式（电磁机械或继电器式）、步进制、纵横制、半电子、程控模拟用户交换机及宽带交换机都可以利用空分交换原理实现交换的要求。

RC吸收电路

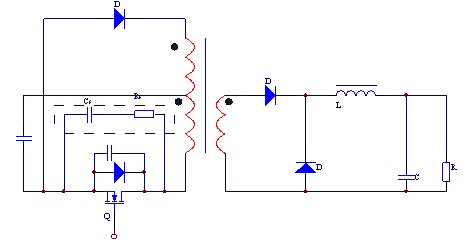

RC吸收电路也叫RC缓冲电路，它是电阻Rs与电容Cs串联，并与开关并联连接的电路结构。用于改进电力电子器件开通和关断时刻所承受的电压、电流波形。

RC吸收电路的原理

若开关断开，蓄积在寄生电感中能量对开关的寄生电容充电的同时，通过吸 收电阻对吸收电容充电。由于吸收电阻作用，阻抗变大，那么，吸收电容也等效地增加了开关的并联电容容量，为此，抑制开关断开的电压浪涌。开关接通时，吸收 电容通过开关放电，其放电电流被吸收电阻所限制。

RC吸收电路作用

为了限制电路电压上升率过大，确保晶闸管安全运行，常在晶闸管两端并联RC阻容吸收网络，利用电容两端电压不能突变的特性来限制电压上升率。因为电路总是存在电感的(变压器漏感或负载电感)，所以与电容C串联电阻R可起阻尼作用，它可以防止R、L、C电路在过渡过程中，因振荡在电容器两端出现的过电压损坏晶闸管。同时，避免电容器通过晶闸管放电电流过大，造成过电流而损坏晶闸管。

由于晶闸管过流过压能力很差，如果不采取可靠的保护措施是不能正常工作的。RC阻容吸收网络就是常用的保护方法之一。

RC吸收电路的原件选择

C=(2.5-5)×10的负8次方×If

If=0.367Id

Id-直流电流值

如果整流侧采用500A的晶闸管(可控硅)

可以计算C=(2.5-5)×10的负8次方×500=12.5-25uF

选用25uF，1kv 的电容器

电阻的选择:

R=((2-4) ×535)/If=2.14-8.56

选择10欧

PR=(1.5×(pfv×2πfc)的平方×10的负12次方×R)2

Pfv=2u(1.5-2.0)

u=三相电压的有效值

阻容吸收回路在实际应用中，RC的时间常数一般情况下取1~10毫秒。

小功率负载通常取2毫秒左右，R=220欧姆1W，C=0.01微法400~630V。

大功率负载通常取10毫秒，R=10欧姆10W，C=1微法630~1000V。

R的选取:小功率选金属膜或RX21线绕或水泥电阻;大功率选RX21线绕或水泥电阻。

C的选取:CBB系列相应耐压的无极性电容器。
