时序电路
虽然每个数字电路系统可能包含有组合电路，但是在实际应用中绝大多数的系统还包括存储元件，我们将这样的系统描述为时序电路。
时序电路，是由最基本的逻辑门电路加上反馈逻辑回路（输出到输入）或器件组合而成的电路，与组合电路最本质的区别在于时序电路具有记忆功能。
时序电路的原理

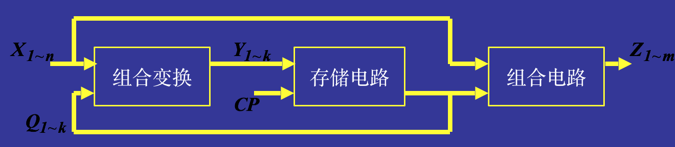

由图1知，时序电路由组合变换电路、存储电路和对外输出的组合电路三部分组成。一般情况下，称存储电路中保存的数据为时序电路的状态；外部输出Z有两种形式，一种是Z只与电路的现态相关，称为Moore型电路，一种是与电路的状态和外部输入相关，称为Mealy型电路。
要分析时序电路，很多教材上要写第一步做什么、第二步做什么之类的，这种方法很容易让童鞋们死记硬背，误入歧途，较为合理的方法应该是抓住时序电路的本质，即是什么导致电路状态发生改变？电路的状态如何改变？电路的对外输出是什么规律？这三个问题搞清楚了，画出电路的状态迁移图，根据状态迁移图对其功能进行说明，简单的分析就算完成了。
时序电路的分类
时序逻辑电路通常可以按照电路的工作方式、电路输出对输入的依从关系或者输入信号的形式进行分类。
按电路的工作方式分类
一、按照电路的工作方式，时序逻辑电路可分为同步时序逻辑电路(简称同步时序电路)和异步时序逻辑电路(简称异步时序电路)两种类型。
1．同步时序电路
电路中所有触发器的CP脉冲都连接在同一个输入CP脉冲上。
2.异步时序逻辑电路
异步时序逻辑电路的存储电路可由触发器或延时元件组成，电路中没有统一的时钟信号同步，电路输入信号的变化将直接导致电路状态的变化。
二、时序电路按输出信号的特点又可以分为米里（Mealy）型和摩尔(Moore)型时序电路两种。

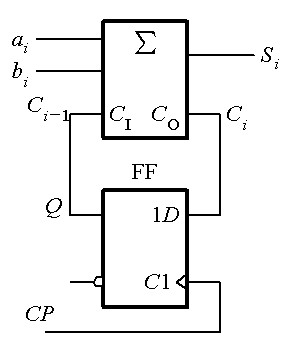

1、Mealy型时序电路的输出函数为 Z= F（X，Q），即某时刻的输出决定于该时刻的外部输入X和内部状态Q，如图所示的Mealy型串行加法器电路。在该电路中，ai、bi为串行数据输入，si为串行数据输出，si=ai+bi+ci-1，或si= ai+bi+Q。

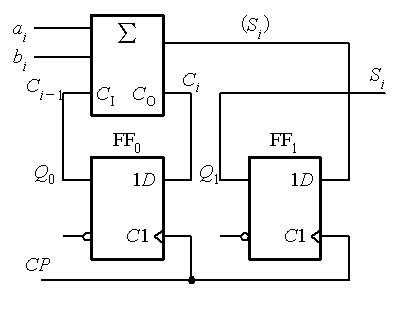

2、Moore型时序电路的输出函数为 Z = F（Q），如图所示的Moore型串行加法器电路。在该电路中串行数据输出si=Q1。Mealy型串行加法器电路和Moore型串行加法器电路具有相同的逻辑功能，但Moore型串行加法器电路的输出比Mealy型串行加法器的输出迟一个节拍。
三、按输入信号形式分类
时序逻辑电路的输入信号可以是脉冲信号也可以是电平信号。根据输入信号形式的不同，时序逻辑电路通常又被分为脉冲型和电平型两种类型。
四、按功能分类
时序电路在功能上大致有以下三大类时序电路：控制型时序电路、检测型时序电路、计数型时序电路
OTL电路
OTL电路为推挽式无输出变压器功率放大电路。通常采用单电源供电，从两组串联的输出中点通过电容耦合输出信号。省去输出变压器的功率放大电路通常称为OTL(Output TransformerLess)电路。
OTL(Output transformerless )电路是一种没有输出变压器的功率放大电路。过去大功率的功率放大器多采用变压器耦合方式，以解决阻抗变换问题，使电路得到最佳负载值。
OTL电路特点
它的特点是：采用互补对称电路(NPN、PNP参数一致，互补对称，均为射随组态，串联，中间两管子的射极作为输出)，有输出电容，单电源供电，电路轻便可靠。
“两组串联的输出中点”可理解为采用互补对称电路(NPN、PNP参数一致，互补对称，均为射随组态，串联，中间两管子的射极作为输出)。
OTL电路的优点是只需要一组电源供电。缺点是需要能把一组电源变成了两组对称正、负电源的大电容；低频特性差。
OTL电路的工作原理
OTL电路OTL电路为推挽式无输出变压器功率放大电路。通常采用单电源供电，从两组串联的输出中点通过电容耦合输出信号。OTL（Output transformerless ）电路是一种没有输出变压器的功率放大电路。过去大功率的功率放大器多采用变压器耦合方式，以解决阻抗变换问题，使电路得到最佳负载值。但是，这种电路有体积大、笨重、频率特性不好等缺点，目前已较少使用，现在主流是BTL电路与OCL电路。OTL电路不再用输出变压器，而采用输出电容与负载连接的互补对称功率放大电路，使电路轻便、适于电路的集成化，只要输出电容的容量足够大，电路的频率特性也能保证，是最基础的一种功率放大电路。（右图的电路中有错误，二极管D1的存在是为了抬高T4基极电压，从而使T4处于预导通状态，防止交越失真，这样一个二极管在实际电路中往往是不够的，应该在原电路中再串接一个二极管，或者将二极管换为一个较大的电阻）。

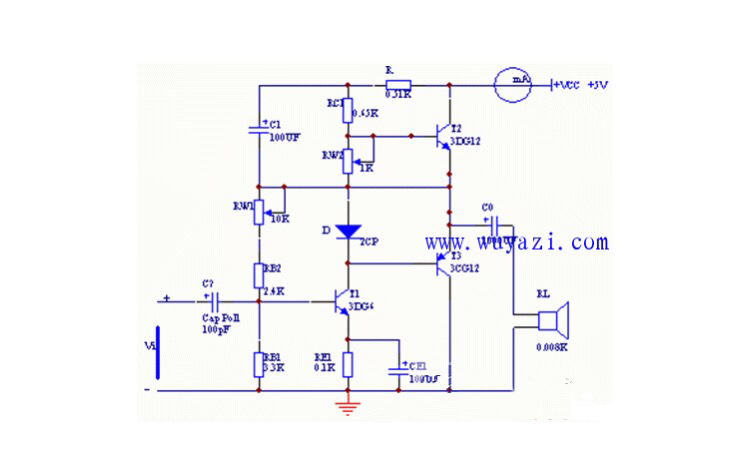

如图所示为OTL低频功率放大器。其中由晶体三极管T1组成推动级，T2、T3是一对参数对称的NPN和PNP型晶体三极管，他们组成互补推挽OTL功放电路。由于每一个管子都接成射极输出器形式，因此具有输出电阻低，负载能力强等优点，适合于作功率输出级。T1管工作于甲类状态，它的集电极电流Ic1的一部分流经电位器RW2及二极管D，给T2、T3提供偏压。调节RW2，可以使T2、T3得到适合的静态电流而工作于甲、乙类状态，以克服交越失真。静态时要求输出端中点A的电位UA=1/2UCC，可以通过调节RW1来实现，又由于RW1的一端接在A点，因此在电路中引入直流电压并联负反馈，一方面能够稳定放大器的静态工作点，同时也改善了非线性失真。
当输入正弦交流信号Ui时，经T1放大、倒相后同时作用于T2、T3的基极，Ui的负半周使T2管导通（T3管截止），有电流通过负载RL，同时向电容C0充电，在Ui的正半周，T3导通（T2截止），则已充好的电容器C0起着电源的作用，通过负载RL放电，这样在RL上就得到完整的正弦波。
C2和R构成自举电路，用于提高输出电压正半周的幅度，以得到大的动态范围。
