摘要: 发光二极管作为一个常见并且广泛用于各个产品的电子元件,对电子产品而言可见是功不可没的。我们都知道发光二极管是一种固态的半导体器件,可以直接把电转化为光。其中发光二极管工作原理是什么,是怎么样把电转化为光的?在本文中,我们会分析这些无所不在的闪光元件如何工作以及发光二级管工作原理。
发光二极管作为一个常见并且广泛用于各个产品的电子元件,对电子产品而言可见是功不可没的。我们都知道发光二极管是一种固态的半导体器件,可以直接把电转化为光。其中发光二极管工作原理是什么,是怎么样把电转化为光的?在本文中,我们会分析这些无所不在的闪光元件如何工作以及发光二级管工作原理。

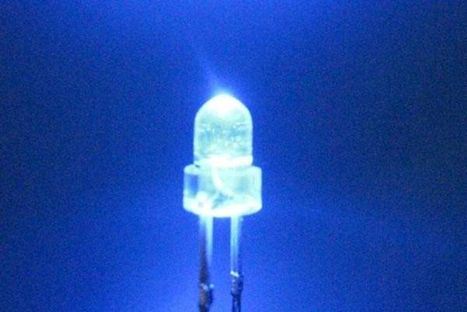

发光二极管简介:
发光二极管简称为LED。由镓(Ga)与砷(AS)、磷(P)的化合物制成的二极管,当电子与空穴复合时能辐射出可见光,因而可以用来制成发光二极管。在电路及仪器中作为指示灯,或者组成文字或数字显示。磷砷化镓二极管发红光,磷化镓二极管发绿光,碳化硅二极管发黄光。
发光二极管工作原理
发光二极管与普通二极管一样是由一个PN结组成,也具有单向导电性。

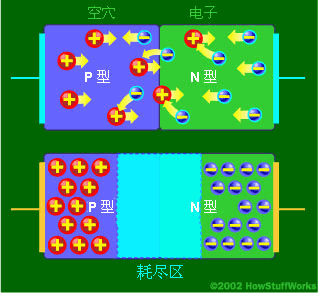

当二极管两端不加电压时,N型材料中的电子会沿着层间的PN结(juncTIon)运动,去填充P型材料中的空穴,并形成一个耗尽区。在耗尽区内,半导体材料回到它原来的绝缘态——即所有的空穴都被填充,因而耗尽区内既没有自由电子,也没有供电子移动的空间,电荷则不能流动。

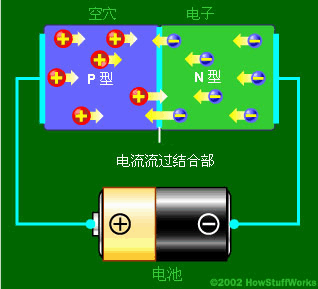

当给发光二极管加上正向电压后,从P区注入到N区的空穴和由N区注入到P区的电子,在PN结附近数微米内分别与N区的电子和P区的空穴复合,产生自发辐射的荧光。不同的半导体材料中电子和空穴所处的能量状态不同。当电子和空穴复合时释放出的能量多少不同,释放出的能量越多,则发出的光的波长越短。常用的是发红光、绿光或黄光的二极管。

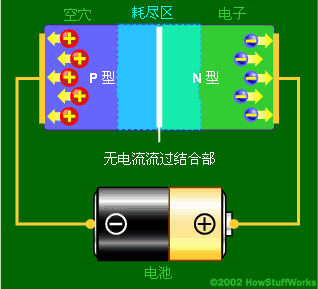

当给发光二极管加上反向电压,试图让电流沿反方向流动,将P型端连接到电路负极、N型端连接到正极的话,电流将不会流动。N型材料中带负电的电子会被吸引到正极上;P型材料中带正电的空穴则会被吸引到负极上。由于空穴与电子各自沿着错误的方向运动,PN结将不会有电流通过,耗尽区也会扩大。
这就是发光二极管的工作原理。发光二极管在生活应用领域中越来越广泛也越来越重要。做为一个常见并且常用的元件,日后必定占据着重要的位置。身处电子行业的我们在了解了发光二极管工作原理之后相信对二极管的认知又加深了一步。
