oled技术相信很多人都又听说，但是对于oled技术的结构以及发光原理的了解却没有多少？那么本文就来详细的给大家介绍一下oled技术。

oled技术简介

oled全称OrganicLight-Emitting Diode，又叫做有机发光二极管。是一个通过多层有机薄膜机构形成的发光元器件，其制作的技术也是很容易的，仅仅只需要使用较低的驱动电压即可。简单来说，oled技术就是指有机半导体材料和发光材料在电场驱动下，通过载流子注入和复合导致发光的现象。

oled技术结构

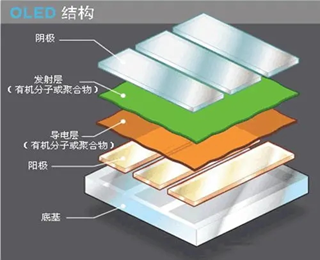

oled技术的结构主要有基层、阳极、有机层、导电层等等组成，如下图所示。具体的内容接下来我们详细的分析。

l  基层：我们又可以成为是透明塑料或者玻璃，通过基层能够很好的用来支撑整个oled。也就像我们在盖房子前搭建的地基。

l  阳极：这个结构就是阳极电流在通过oled时有效的消除电子。

l  有机层：该结构主要是有机物分子或者是有机聚合物组合而成的。

l  导电层：导电层的组成主要是有机塑料分子，这些分子在传输的时候大多是使用阳极产生的。

l  发射层：发射层我们也可以说是使用有机塑料分子构成的，但是与导电层不同的是，这些有机塑料分子是由在传输的时候从阴极中产生的。

l  阴极：与阳极相反，在设备内有电流通过的时候，阴极则是将电子注入到电路中。

oled技术发光原理

oled技术相较于常见的发光二极管的发光原理是有所不同的，oled技术的发光原理能够分为电子和空穴的注入、电子和空穴的传输以及电子与空穴的再结合三种。我们接下来详细的解释一下。

1.       电子与空穴的注入：处于阴极中的电子和阳极中的空穴在外加驱动电压的驱动下会向器件的发光层移动，在向器件发光层移动的过程中，若器件包含有电子注入层和空穴注入层，则电子和空穴首先需要克服阴极与电子注入层及阳极与空穴注入层之间的能级势垒，然后经由电子注入层和空穴注入层向器件的电子传输层和空穴传输层移动。

2.       电子和空穴的传输：在外加驱动电压的驱动下，来自阴极的电子和阳极的空穴会分别移动到器件的电子传输层和空穴传输层，电子传输层和空穴传输层会分别将电子和空穴移动到器件发光层的界面处，同时分别将阳极与阴极的电子阻挡在器件的发光层界面处，促使发光层界面不断累积，从而发光。

3.       电子与空穴的再结合：这一发光原理相对于前两者来说就会简单一些。当器件发光层界面处的电子和空穴达到一定数目时，电子和空穴会进行再结合并在发光层产生激子。
