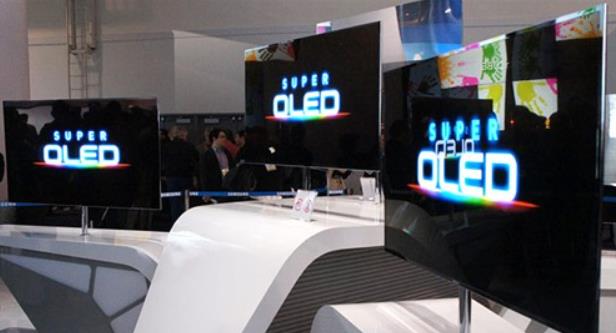

OLED是有机发光二极管的缩写。 它基本上是一种发光二极管或LED，具有一个发光的电致发光层，该发光的电致发光层充当有机化合物的膜，并在施加电流时负责发光。 如今，OLED广泛用于开发多种设备（例如电视，显示器，电话，便携式手持游戏设备，智能手表等）中的数字显示器。有机发光二极管也已集成到固态照明设备中。

OLED的构造

普通的有机发光二极管包括沉积在基板上的有机材料片，该基板放置在阴极和阳极之间。 由于在整个分子的一部分上的共轭作用，π电子的离域作用导致有机分子导电。 这些材料的行为类似于有机半导体，因为它们的电导率通常介于绝缘体和导体的电导率之间。 在这些材料中，无机半导体的价键和导带的作用是由最低的未占据分子和最高的占据分子轨道（LUMO和HOMO）完成的。

最初，聚合物有机发光二极管被设计为具有单个有机层。 然而，如今，可以开发具有两层或更多层的多层有机LED，以提高装置的效率。 随着层数的增加，用于辅助电极上电荷注入的材料的种类在设备的最终功能中也很重要。

所用材料的导电特性决定了是否会有更平缓的电子流动，或者是电荷阻塞或电阻流向对电极并未被利用。 选择该物质取决于材料特性，例如电导率，光学透明性和化学稳定性。 如今，有机LED具有简单的双层结构，该双层结构包括发光层和导电层。 基于材料的化学结构，发射器可以是荧光的或磷光的。

有机发光二极管工作原理

当操作开始时，会在有机发光二极管之间施加电势差。 相对于阴极，阳极保持较高的电势。 阳极的材料基于诸如电导率，光学透明性和化学稳定性的材料特性。 有机层中最低的未占据分子轨道（在阴极处）接收注入的电子，而最高占据的分子轨道（在阳极处）吸收电子，换句话说，注入电子-空穴对。 在有机半导体中，空穴比电子具有更大的迁移率。 因此，电子和空穴重新结合成激子发生在更靠近发射层的地方。

这导致激发态的衰减，导致发射具有在可见光谱范围内的波长的辐射。 发射辐射的精确波长或频率取决于材料的带隙，即HOMO和LUMO的能级差。 对于磷光发射体，激子（单重态和三重态）会辐射衰减。 然而，在荧光发射器的情况下，三胞胎不发光。 这些荧光灯的最大固有效率仅为25％。 然而，与荧光发射器相比，磷光发射器（特别是短波长{blue}）具有较低的寿命。

产生的电子空穴费米子具有半整数自旋。 激子可以基于电子和空穴的不同自旋的组合以单重态或三重态存在。 对于每个单重态激子，形成三个三重态激子。 三重态衰减（在磷光中普遍存在）禁止自旋，因此会增加过渡时间。 磷光有机发光二极管通过使用自旋轨道相互作用，促进了三重态和单重态的系统间交叉。 这提高了内部效率。

OLED的发射光谱是多少

发出的辐射的波长取决于所用材料的类型和材料的层数。 辐射的能量等于材料的带隙，即HOMO和LUMO的能级差。 可以对有机发光二极管的最终或总发射进行虚拟调整，以表示任何给定的颜色，包括白色和黑色。 色温也可以通过在单个设备中组装许多不同的层组合来改变。 有机层通常在可见光谱范围内是透明的。 通常，为了获得最佳的颜色组合效果，有机发光二极管配备了三种不同的颜色层，即RGB（红色，绿色和蓝色）。
