矩形波导是用于传输微波信号的主要波导类型之一，主要应用是微波信号的传输，市场上有一些组件，例如耦合器，检测器，隔离器，衰减器和缝隙线，适用于1至22o GHz范围内的不同波导频带。主要应用于高功率系统，毫米波应用，卫星系统等。

矩形波导，传输线和波导的几何形状

由于矩形波导管的导体不超过两个，因此只能具有TE（横向电）模式和TM（横向磁）模式，不能传播TEM（横向电磁）模式。 下面一起将了解TE和TM模式的传输。

一、TE模式

H的解决方案z 作为： Hz （x，y，z）= Amn cos（mπx/ a）cos（nπy/ b）e–jβz

Amn是一个常数。

以下列出了TEmn模式的字段组件：

传播常数为：

二、TM模式

E的解决方案z 作为： Ez （x，y，z）= ez [x，y）e -jβz。

Bmn 是常数。

TM模式的场分量计算如下：

传播常数 :

波阻抗： ZTM = E.x / H.y = -Ey / H.x =bη*η/ k

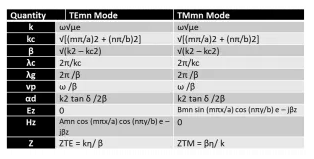

三、矩形波导特性表

矩形波导特性表
