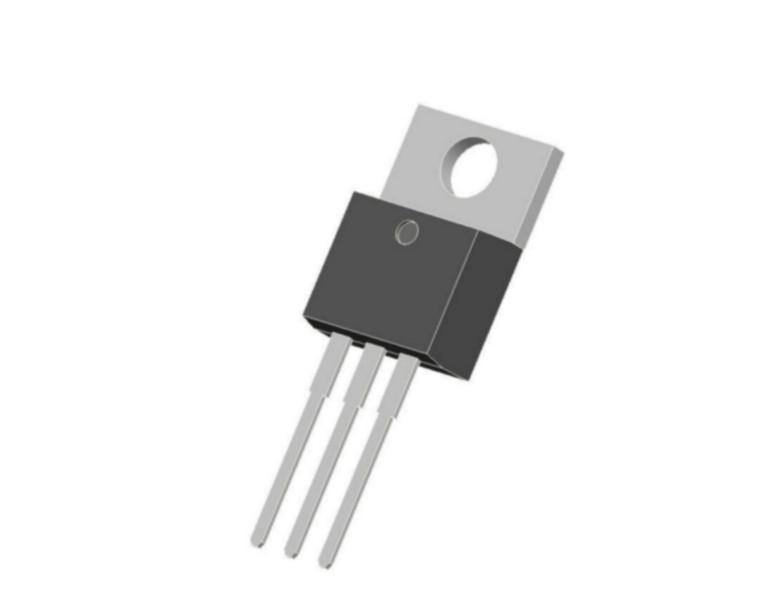

带阻三极管

带阻三极管简介

带阻三极管是将一只或两只电阻器与晶体管连接后封装在一起构成的，作用：反相器或倒相器，广泛应用电视机、影碟机、录像机、DVD及显示器等家电产品中。

由于带阻三极管通常应用在数字电路中，因此带阻三极管有时候又被称为数字三极管或者数码三极管。带阻三极管通常作为一个中速开关管，在电路中可看作一个电子开关，但其饱和导通时，管压降很小。

电阻比率

通常的带阻三极管，是将电阻R1、R2的值进行合理搭配后，和三极管的管芯封装成系列产品，可使用户的电路设计简单化、标准化。常用的带阻三极管系列产品的电阻比率R1/R2有：10k/10k、22k/22k、47k/47、1k/10k、4.7k/10k、10k/47k、22k/47k、47k/22k等(单位：Ω)。

R1、R2值的大小对带阻三极管工作状态有较大影响。R1越小，带阻三极管的饱和程度越深，IC越大，输出电压VOL越低，抗干扰能力越强，但对开关速度有影响。R2的大小对带阻三极管截止时的集电极反向电流大小有影响。因此应综合考虑按用途选择产品型号。

常用型号

带阻三极管通常采用片状塑封形式。主要产品有TO-92、TO-92S、SQT-23M等几种。带阻三极管以小功率管为主，集电极最大允许电流ICM大多为100mA。部分带阻三极管ICM可达700mA。

检测

1、万用表选R×1k挡。

2、对NPN型带阻三极管，黑表笔接c极，红表笔接e极;双PNP型带阻三极管，黑表笔接e极，红表笔接c极。测ce极间正向电阻为∞。短接b、c极，阻值小于50kΩ时，表明该管是好的。

3、测b、c极及b、e极间电阻时，红、黑表笔分别接b、c、b、e极测出一组数字，对调表笔测出第二组数字，其数值均较大时表明该管是好的。具体电阻值大小受管内R1、R2影响而不尽相同。平时应注意多收集相关资料。有条件时检测带阻三极管最好用晶体管特性测量仪测量。带阻三极管极性判别法和普通三极管基本相同，但应考虑内附电阻R1、R2的影响。

使用注意

带阻三极管常用在录像机、彩电中。它把三极管和工作时所需要的电阻封装在一起。注意其内阻对读数的影响。特别要指出：这种三极管不能作为普通三极管使用，而只能是“专管专用”、 这是因为不同的管子里面配置电阻的方法、数量及阻值是不同的。所以带阻三极管损坏后，也必须用同型号管代换而不能拿普通的三极管简单代换。不得已时，也要用性能相近的三极管配上合适的电阻后替换。

带阻三极管
